Bodenablauf Ferrofix

Die Stählernen fürs Gewerbe.

Der Bodenablauf Ferrofix aus rostfreiem Edelstahl ist eine besonders langlebige Lösung für die Entwässerung gewerblicher Räume, in denen besondere Hygieneanforderungen gelten. Mit dem verwendeten Werkstoff Edelstahl 1.4301 (1.4571 auf Anfrage) eignet er sich selbst für die anspruchsvollsten Anwendungen wie beispielsweise in lebensmittelverarbeitenden Betrieben oder Schwimmbädern.

Der Ferrofix ist in drei Varianten lieferbar: im Baukastensystem 125 in den Nennweiten DN 70 und DN 100 sowie im System 200 in der Nennweite DN 100.

Vorteile  Artikelübersicht

Sanierung mit Ferrofix

Auf Anfrage ist der Ferrofix auch als superflache Sonderanfertigung aus Edelstahl V2A verfügbar – ideal für die Sanierung. Mit niedrigen Einbauhöhen von 100 bis 107 mm sind die Sanierungsvarianten besonders kompakt. Die einteiligen Abläufe werden wahlweise mit Anschlussrand oder Klebeflansch geliefert.

Höchste Brandschutzstandards

Im Brandfall stellen Wasserabläufe ein Risiko dar, da das Feuer durch die Abflussrohre in andere Gebäudeteile vordringen kann. Zum Schutz können unsere Abläufe mit dem Brand- und Rauchgasschutzeinsatz Fire-Kit oder der Durchgangsdichtung Quick-Fit mit integriertem Brandschutz ausgestattet werden. Sobald Feuer in den Ablaufkörper eindringt, quillt die darin enthaltene Brandschutzmasse automatisch auf und verschließt den Rohrstutzen gegen Flammen und Rauch. Sowohl Fire-Kit als auch Quick-Fit erfüllen die höchste Feuerwiderstandsklasse R 120.

Bodenabläufe Ferrofix

Abdichtung am Grundkörper: Anschlussrand

Nennweite (DN) Stutzen Ausführung Abdichtung am Aufsatzstück Artikelnummer
142026 100 waagerecht - 142026
142026.20 100 waagerecht Anschlussrand 142026.20
142026.21 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 142026.21
142026.30 100 waagerecht Anschlussrand 142026.30
142026.52 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 142026.52
54400 70 waagerecht - 54400
54400.20 70 waagerecht Anschlussrand 54400.20
54400.21 70 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54400.21
54400.52 70 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54400.52
54400.61 70 waagerecht Anschlussrand 54400.61
54410 70 senkrecht - 54410
54410.20 70 senkrecht Anschlussrand 54410.20
54410.21 70 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54410.21
54410.52 70 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54410.52
54410.61 70 senkrecht Anschlussrand 54410.61
54420 100 waagerecht - 54420
54420.20 100 waagerecht Anschlussrand 54420.20
54420.21 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54420.21
54420.52 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54420.52
54420.61 100 waagerecht Anschlussrand 54420.61
54430 100 senkrecht - 54430
54430.20 100 senkrecht Anschlussrand 54430.20
54430.21 100 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54430.21
54430.52 100 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54430.52
54430.61 100 senkrecht Anschlussrand 54430.61
55350 100 waagerecht - 55350
55350.20 100 waagerecht Anschlussrand 55350.20
55350.21 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 55350.21
55350.30 100 waagerecht Anschlussrand 55350.30
55350.52 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 55350.52
55400 100 senkrecht - 55400
55400.20 100 senkrecht Anschlussrand 55400.20
55400.21 100 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 55400.21
55400.30 100 senkrecht Anschlussrand 55400.30
55400.52 100 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 55400.52

Abdichtung am Grundkörper: Klebeflansch (geeignet für Feuchtigkeitssperren)

Nennweite (DN) Stutzen Ausführung Abdichtung am Aufsatzstück Artikelnummer
54300 70 waagerecht - 54300
54310 70 senkrecht - 54310
54320 100 waagerecht - 54320
54330 100 senkrecht - 54330
55550-KF 100 waagerecht - 55550-KF
55600-KF 100 senkrecht - 55600-KF

Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)

Nennweite (DN) Stutzen Ausführung Abdichtung am Aufsatzstück Artikelnummer
142025 100 waagerecht - 142025
142025.20 100 waagerecht Anschlussrand 142025.20
142025.21 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 142025.21
142025.30 100 waagerecht Anschlussrand 142025.30
142025.52 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 142025.52
54200 70 waagerecht - 54200
54200.20 70 waagerecht Anschlussrand 54200.20
54200.21 70 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54200.21
54200.52 70 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54200.52
54200.61 70 waagerecht Anschlussrand 54200.61
54210 70 senkrecht - 54210
54210.20 70 senkrecht Anschlussrand 54210.20
54210.21 70 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54210.21
54210.52 70 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54210.52
54210.61 70 senkrecht Anschlussrand 54210.61

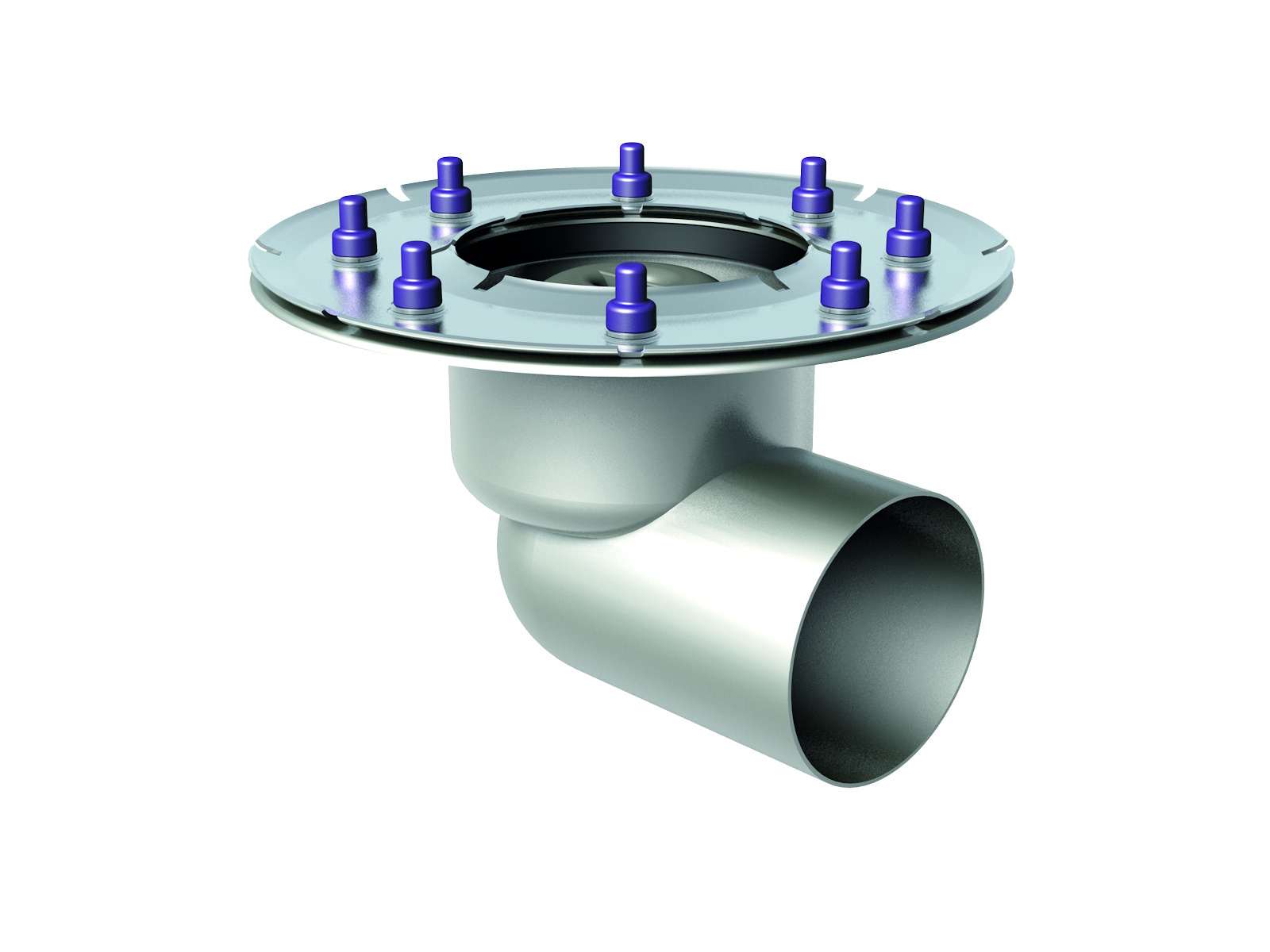

54220 100 waagerecht - 54220
54220.20 100 waagerecht Anschlussrand 54220.20
54220.21 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54220.21
54220.52 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54220.52
54220.61 100 waagerecht Anschlussrand 54220.61
54230 100 senkrecht - 54230
54230.20 100 senkrecht Anschlussrand 54230.20
54230.21 100 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54230.21
54230.52 100 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 54230.52
54230.61 100 senkrecht Anschlussrand 54230.61
55550 100 waagerecht - 55550
55550.20 100 waagerecht Anschlussrand 55550.20
55550.21 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 55550.21
55550.30 100 waagerecht Anschlussrand 55550.30
55550.52 100 waagerecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 55550.52
55600 100 senkrecht - 55600
55600.20 100 senkrecht Anschlussrand 55600.20
55600.21 100 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 55600.21
55600.30 100 senkrecht Anschlussrand 55600.30
55600.52 100 senkrecht zu verklebende beiliegende Dichtmanschette (bd) nach DIN 18534 55600.52

Abdichtung am Grundkörper: -

Nennweite (DN) Stutzen Ausführung Abdichtung am Aufsatzstück Artikelnummer
27177-PL - - - 27177-PL
27177-PL-KF - - Klebeflansch (geeignet für Feuchtigkeitssperren) 27177-PL-KF
27177-PLF - - - 27177-PLF
27177-PLF-KF - - Klebeflansch (geeignet für Feuchtigkeitssperren) 27177-PLF-KF
48435 - - Anschlussrand 48435
48954-S-V2A-KF - - Klebeflansch (geeignet für Feuchtigkeitssperren) 48954-S-V2A-KF
48977 - - Anschlussrand 48977
54910 - - - 54910
54911 - - Klebeflansch (geeignet für Feuchtigkeitssperren) 54911
54912 - - - 54912
54913 - - - 54913
54914 - - Anschlussrand 54914
54915 - - Klebeflansch (geeignet für Feuchtigkeitssperren) 54915
54916 - - Anschlussrand 54916
54917 - - Klebeflansch (geeignet für Feuchtigkeitssperren) 54917
54919 - - Klebeflansch (geeignet für Feuchtigkeitssperren) 54919
54923 - - Klebeflansch (geeignet für Feuchtigkeitssperren) 54923
54926 - - - 54926
54928 - - Klebeflansch (geeignet für Feuchtigkeitssperren) 54928
54929 - - Klebeflansch (geeignet für Feuchtigkeitssperren) 54929
57410 - - - 57410
57410-KF - - Klebeflansch (geeignet für Feuchtigkeitssperren) 57410-KF
57415 - - - 57415
57415-KF - - Klebeflansch (geeignet für Feuchtigkeitssperren) 57415-KF
57420 - - - 57420
57420-KF - - Klebeflansch (geeignet für Feuchtigkeitssperren) 57420-KF
57425 - - - 57425
57425-KF - - Klebeflansch (geeignet für Feuchtigkeitssperren) 57425-KF
57435 - - - 57435
59010 - - Klebeflansch (geeignet für Feuchtigkeitssperren) 59010
59011 - - - 59011
59012 - - - 59012
59013 - - - 59013
59014 - - - 59014
59165 - - Klebeflansch (geeignet für Feuchtigkeitssperren) 59165
59192 - - - 59192
59305 50 waagerecht Anschlussrand 59305
59315 50 waagerecht Klebeflansch (geeignet für Feuchtigkeitssperren) 59315
59325 50 waagerecht Anschlussrand 59325
59335 50 waagerecht Klebeflansch (geeignet für Feuchtigkeitssperren) 59335
59400 - - Anschlussrand 59400

Nicht das passende Produkt gefunden?

Ergänzend zu unseren Standard-Abläufen und Rinnen entwickeln wir auf Kundenwunsch Individuelle Lösungen für besondere Anforderungen in Form, Funktion und Dimensionierung.

Individuelle Lösungen
