Hebeanlage Minilift S

KTP 300-S1, resistant, freie Aufstellung

Datenblatt

Die steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung einzelner Entwässerungsgegenstände. Die überflutbare Pumpe mit Schwimmerschalter kann mit Hilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff (ABS) ist mit einem Rückflussverhinderer sowie einem Aktivkohlefilter ausgestattet.

  • Platzsparender Einbau in die Bodenplatte
  • Einfache Wartung
  • Komfortable Montage
Artikelnummer 28560C
GTIN 4026092093627
Preisgruppe 20

Hebeanlage Minilift S KTP 300-S1, resistant, freie Aufstellung

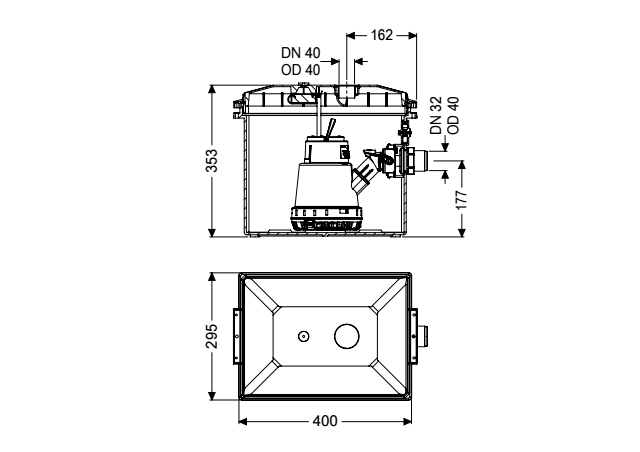

Die steckerfertige Kleinhebeanlage für fäkalienfreies Abwasser ist geeignet für die Abwasserentsorgung einzelner Entwässerungsgegenstände. Die überflutbare Pumpe mit Schwimmerschalter kann mit Hilfe von Einhandverschlüssen einfach entnommen werden. Der Sammelbehälter aus Kunststoff (ABS) ist mit einem Rückflussverhinderer sowie einem Aktivkohlefilter ausgestattet. Abwasserart: fäkalienfrei Einbausituation: freie Aufstellung Ausführung: Anlagenart: Einzelanlage Pumpensteuerung: Schwimmerschalter Rückflussverhinderer: integriert Resistant: beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen Auslieferungszustand: steckerfertig Allgemeine Merkmale: Farbe: weiß Norm: EN 12050-2 Abmessungen: Länge: 426 mm Breite: 297 mm Höhe: 340 mm Behälter/Grundkörper: Zulauf Anzahl: 1 ST Zulauf Nennweite (DN): 40 Zulauf Nennweite (DA): 50 mm Zulauf max. Anbohrung (DN): 50 mm Abstand Rohrmitte Auslauf zu Behälterboden: 175 mm Nutzvolumen: 7 l Druckabgang: waagrecht Druckabgang (DN): 32 mm Druckabgang (DA): 40 mm Abdeckungsmerkmale: Abdeckungsart: Deckel Abdeckung Farbe: weiß Länge: 426 mm Breite: 297 mm Freier Kugeldurchgang: 10 mm Fördereinrichtung: Pumpe: KTP 300 resistant Anzahl Pumpen: 1 Förderleistung max.: 8 m3/h Förderhöhe max.: 6 m Betriebsspannung: 230 V Netzfrequenz: 50 Hz Betriebsart: S1 Leistung P1: 0,34 kW Leistung P2: 0,21 kW Drehzahl: 2.800 U/min Erforderliche Absicherung (Leitungsschutz): C 16 A Förderguttemperatur (dauerhaft) max.: 40 °C Anschlusstyp: codierter Stecker Gewicht: 4 kg Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 1,9 A Schutzart Pumpe: IP 68 (3m) Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm2 Temperaturüberwachung: integriert Schaltniveau Schwimmerschalter EIN: 75 mm Schaltniveau Schwimmerschalter AUS: 190 mm Isolationsklasse: F Steuerung: Motorschutz Schalter: ja Art Niveauerfassung: mechanisch Instrument Niveauerfassung: Schwimmerschalter

Einbauvideo

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Warngerät Basic mit Elektrodensonde 20222
Warngerät Basic mit optischer Sonde 20223
Adapter für Druckanschluss, DN 32, PE 28086
Sägeglocke für DN 50/70/100 500101
Potentialfreier Kontakt Erweiterungsset für Schaltgeräte Basic 80074
  Bezeichnung Artikelnummer
Rückschlagklappe Aqualift S, Minilift 27207
Aktivkohlefilter mit Spannklammer 27208
Pumpenverriegelungsset Mono, mit Einhandverschluss 28031
Abdeckung Minilift freien Aufstellung 28036
Laufrad KTP 300, mit Ansaugdeckel 28039
Ansaugkorb mit Steckverschluss, für KTP 300 680013
Dichtung O-Ring für Druckabgang 680014
Druckabgang für Pumpe, Minilift 680017
Einhandverschluss für Rückflussverhinderer 680018
Dichtung für Abdeckung Minilift 680019
Gumminippel DN 40 680020
Kabelzubehör Dichtung für Minilift 680021
  • Einbausituation (ATTR-1): freie Aufstellung
  • TÜV Prüfzeichen (ATTR-376): ID 1111241937
  • BIM (ATTR-370): BIM Hebeanlagen
  • Anwendungsbereich (ATTR-264): Entwässerung
  • Bauart Pumpe (ATTR-265): Tauchpumpe
  • Wellenlage Pumpe (ATTR-266): vertikal
  • Konstruktion Pumpe (ATTR-267): Trockenläufer-Pumpe
  • Hydraulik Pumpe (ATTR-268): einstufig
  • Ansaugeigenschaft Pumpe (ATTR-269): normalansaugend
  • Antrieb Pumpe (ATTR-270): E-Motor für Wechselstrom
  • E-Motor Anlaufart (ATTR-271): direkt
  • Werkstoff Pumpengehäuse (ATTR-272): Kunststoff
  • Obere Toleranz der Betriebsspannung (+) (ATTR-273): 10  PROZ
  • Untere Toleranz der Betriebsspannung (-) (ATTR-274): 10  PROZ
  • Elektrischer Anschluss Pumpe (ATTR-277): 1/N/PE 230V
  • Anlaufschaltung bei Dreiphasenanschluss oder Drehstrom (ATTR-278): direkt
  • Motor-Pumpenwelle (ATTR-279): durchgehend
  • Wellenabdichtung (ATTR-280): RWDR
  • Anzahl der Betriebspumpen (ATTR-281): 1
  • Minimale Fördermedien-Temperatur (ATTR-282): 0  Grad Celsius
  • Maximaler Betriebsdruck (Pmax) (ATTR-283): 600  HPA
  • Minimale Drehzahl bei Drehzahlverstellung (ATTR-284): keine Drehzahlverstellung
  • Vertikaler Einbau (ATTR-286): ja
  • Pumpe (ATTR-4): KTP 300 resistant
  • Anzahl Pumpen (ATTR-181): 1
  • Laufrad Typ (ATTR-8): Freistromrad
  • Typ Anschlussleitung Pumpe (ATTR-N2): H07RN-F 3G 1,0 mm2
  • Erforderliche Absicherung (Leitungsschutz) (ATTR-N3): C 16 A
  • Betriebsart (ATTR-10): S1
  • Leistung P1 (ATTR-F4): 0,3  Kilowatt
  • Leistung P2 (ATTR-F5): 0,2  Kilowatt
  • Drehzahl (ATTR-F2): 2.800  Umdrehungen/Minute
  • Betriebsspannung (ATTR-131): 230  Volt
  • Netzfrequenz (ATTR-N4): 50  Hertz
  • Nennstrom (ATTR-N5): 1,9  Ampere
  • Förderleistung max. (ATTR-F7): 8  Kubikmeter/Stunde
  • Förderhöhe max. (ATTR-F8): 6  Meter
  • Förderguttemperatur (dauerhaft) max. (ATTR-132): 40  Grad Celsius
  • Schutzklasse (ATTR-133): I
  • Anschlusstyp (ATTR-N1): codierter Stecker
  • Schutzart Pumpe (ATTR-125): IP 68 (3m)
  • Länge Netzanschlussleitung Pumpe (ATTR-11): 5  Meter
  • Temperaturüberwachung (ATTR-135): integriert
  • Gewicht (ATTR-191): 4  Kilogramm
  • Isolationsklasse (ATTR-193): F
  • Schaltniveau Schwimmerschalter EIN (ATTR-372): 75  Millimeter
  • Schaltniveau Schwimmerschalter AUS (ATTR-373): 190  Millimeter
  • Gewicht netto (ATTR-A3A): 8,2  Kilogramm
  • Gewicht brutto (ATTR-A3B): 8,9  Kilogramm
  • Druckabgang (ATTR-B7): waagrecht
  • Anlagenart (ATTR-2): Einzelanlage
  • Rückflussverhinderer (ATTR-165): integriert
  • Pumpensteuerung (ATTR-134): Schwimmerschalter
  • Resistant (ATTR-338): beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen
  • Länge (ATTR-A6A): 426  Millimeter
  • Breite (ATTR-A6B): 297  Millimeter
  • Höhe (ATTR-A6C): 340  Millimeter
  • Volumen (ATTR-320): 0,0  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 445  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 355  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 305  Millimeter
  • Abmessungen (ATTR-323): 445X355X305MM
  • Anzahl Packstücke (ATTR-321): 1
  • Zulauf Anzahl (ATTR-B1B): 1  Stück
  • Zulauf Nennweite (DN) (ATTR-B1CA): 40  Millimeter
  • Zulauf Nennweite (DA) (ATTR-B1CB): 50  Millimeter
  • Zulauf max. Anbohrung (DN) (ATTR-B1E): 50  Millimeter
  • Abstand Rohrmitte Auslauf zu Behälterboden (ATTR-B15E): 175  Millimeter
  • Druckabgang (DN) (ATTR-B17): 32  Millimeter
  • Druckabgang (DA) (ATTR-B18): 40  Millimeter
  • Nutzvolumen (ATTR-B10): 7  Liter
  • Abdeckungsart (ATTR-A21): Deckel
  • Abdeckung Farbe (ATTR-A2A): weiß
  • Länge (ATTR-A2M): 426  Millimeter
  • Breite (ATTR-A2N): 297  Millimeter
  • Art Niveauerfassung (ATTR-7A): mechanisch
  • Instrument Niveauerfassung (ATTR-7B): Schwimmerschalter
  • Motorschutz Schalter (ATTR-172): ja
  • Leistungserklärung (DOP) (ATTR-292): 009-005
  • Abwassermenge (ATTR-310): Niedrig
  • Abwasserart (ATTR-6): fäkalienfrei
  • Farbe (ATTR-102): weiß
  • Norm (ATTR-9): EN 12050-2
  • CE Kennzeichnung (ATTR-A5B): ja
  • Fremdüberwachung (ATTR-A8): TÜV Rheinland Bauart geprüft und überwacht
  • Freier Kugeldurchgang (ATTR-180): 10  Millimeter
  • Auslieferungszustand (ATTR-189): steckerfertig
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Hebeanlagen
  • Produktart (M-ATTR-003): Hebeanlage
  • Produktfamilie (M-ATTR-004): Minilift
  • Produktname (M-ATTR-005): Minilift S
  • max. Einschaltstrom (ATTR-285): 3,8  Ampere
