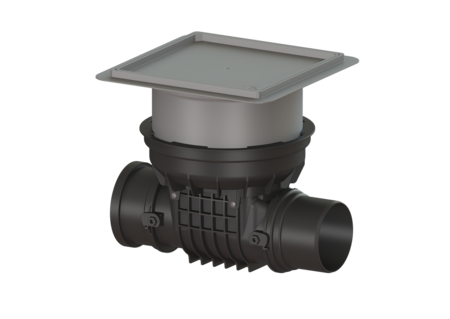

Rückstauverschluss Staufix

DN 150, Bodenplatte, befliesbar, Typ 1

KESSEL Rückstauverschluss Staufix, Abwasser fäkalienfrei, Nennweite (DN) 150, Einbau in die Bodenplatte, Abdeckungsart befliesbare Abdeckplatte, eine mechanische Rückstauklappe, Außendurchmesser (DA) 160 mm, Verriegelung Lock & Lift

  • Einfaches Umrüsten zu Staufix Typ 2 oder StaufixControl
  • Flexibler Einbau
  • verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
Artikelnummer 720150.10X
GTIN 4026092076101
Preisgruppe 10
Preis 644,00  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstauverschluss Staufix DN 150, Bodenplatte, befliesbar, Typ 1
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit einer mechanischen Klappe ausgestattet, die bei Rückstau selbsttätig schließt und gleichzeitig als handverriegelbarer Notverschluss dient. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos um eine zweite Klappe ergänzt oder zum Rückstauverschluss StaufixControl umgerüstet werden. Ausführung Notverschluss: ja Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 150 Außendurchmesser (DA): 160 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 1 Abmessungen Gewicht netto: 7,8 kg Gewicht brutto: 10,4 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 8 mm Einbautiefe: 341 - 464 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 526 mm Breite: 444 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 486 mm Verpackungsmaß Höhe: 496 mm Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Dichtheit: tagwasserdicht Bodenbelaghöhe max.: 16 mm
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Verlängerungsstück vertiefter Einbau, mit Flansch 830070 Anzeigen
Verlängerungsstück vertiefter Einbau, Flansch/Gegenflansch 830073 Anzeigen
Verlängerungsstück Bodenplatte, für WU-Beton 830075 Anzeigen
  Bezeichnung Artikelnummer
Batterie 3 V für Schaltgerät 680665 Anzeigen
Dichtung Deckeldichtung für Staufix, DN 125-200 686113 Anzeigen
Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
Dichtung Lippendichtung, System 330 mm 686115 Anzeigen
Prüftrichter mit Dichtung 70214 Anzeigen
Rückstauklappe DN 125/150 70232 Anzeigen
Einschiebeteil DN 125/150, mit Dichtung 70242 Anzeigen
Verriegelungsdeckel DN125-200, mit Notverschluss 72230 Anzeigen
Abdeckplatte schwarz, tagwasserdicht, 366x366 mm 830050 Anzeigen
Spitzende DN 150, mit Dichtung 83083 Anzeigen
Muffe DN 150, mit Dichtung 83087 Anzeigen
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte und Zertifikate
Leistungserklärung
  • Nennweite (DN) (nennweite): 150
  • Abdeckung Material (abdeckung_material): Kunststoff
  • Einbausituation (einbausituation): Einbau in die Bodenplatte
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienfrei
  • Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
  • Länge (laenge): 526  mm
  • Breite (breite): 444  mm
  • Rückstauschutz (rueckstauschutz): Typ 1
