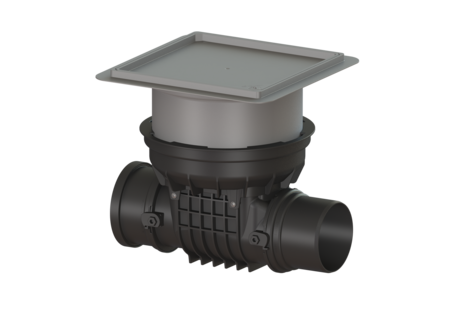

Rückstauverschluss Staufix

DN 150, Bodenplatte, befliesbar, Typ 2

KESSEL Rückstauverschluss Staufix, Nennweite (DN) 150, Abwasser fäkalienfrei, Verriegelung Lock & Lift, Einbau in die Bodenplatte, Abdeckungsart befliesbare Abdeckplatte

  • Optionale Rattenschutzklappe für zusätzliche Sicherheit
  • Verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
  • Alternativ auch als Modulset erhältlich
Artikelnummer 730150.10X
GTIN 4026092076507
Preisgruppe 10
Preis 743,90  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstauverschluss Staufix DN 150, Bodenplatte, befliesbar, Typ 2
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Ausführung Edelstahlklappe als Rattenschutz: nein Notverschluss: ja Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 150 Außendurchmesser (DA): 160 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 2 Abmessungen Gewicht netto: 7,9 kg Gewicht brutto: 10,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 8 mm Einbautiefe: 341 - 464 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 523 mm Breite: 444 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 486 mm Verpackungsmaß Höhe: 496 mm Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Dichtheit: tagwasserdicht Bodenbelaghöhe max.: 16 mm
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Fernsignalgeber zur opt./akust. Meldung bei Rückstau 72222 Anzeigen
Funkempfänger als Schaltsteckdose 72223 Anzeigen
Verlängerungsstück vertiefter Einbau, mit Flansch 830070 Anzeigen
Verlängerungsstück vertiefter Einbau, Flansch/Gegenflansch 830073 Anzeigen
Verlängerungsstück Bodenplatte, für WU-Beton 830075 Anzeigen
  Bezeichnung Artikelnummer
Batterie 3 V für Schaltgerät 680665 Anzeigen
Dichtung Deckeldichtung für Staufix, DN 125-200 686113 Anzeigen
Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
Dichtung Lippendichtung, System 330 mm 686115 Anzeigen
Prüftrichter mit Dichtung 70214 Anzeigen
Rückstauklappe DN 125/150 70232 Anzeigen
Einschiebeteil DN 125/150, mit Dichtung 70242 Anzeigen
Verriegelungsdeckel DN125-200, mit Notverschluss 72230 Anzeigen
Abdeckplatte schwarz, tagwasserdicht, 366x366 mm 830050 Anzeigen
Spitzende DN 150, mit Dichtung 83083 Anzeigen
Muffe DN 150, mit Dichtung 83087 Anzeigen
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte und Zertifikate
Leistungserklärung
  • Nennweite (DN) (nennweite): 150
  • Abdeckung Material (abdeckung_material): Kunststoff
  • Einbausituation (einbausituation): Einbau in die Bodenplatte
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienfrei
  • Rückstauschutz (rueckstauschutz): Typ 2
  • Edelstahlklappe als Rattenschutz (edelstahlklappe_rattenschutz): nein
  • Länge (laenge): 523  mm
  • Breite (breite): 444  mm
