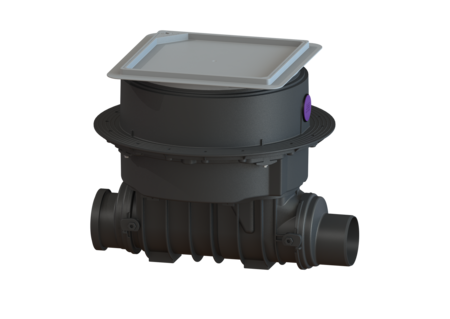

Rückstauverschluss Staufix SWA
DN 125, Bodenplatte, befliesbar
![](https://assets.kessel.de/pb/640/pb_wgruecks_7312510x_129430.png)
![](https://assets.kessel.de/mz/w640/mz_7312510x_178620.png)
KESSEL Rückstauverschluss Staufix SWA, Abwasser fäkalienfrei, Nennweite (DN) 125, Einbau in die Bodenplatte, Abdeckungsart befliesbare Abdeckplatte, 2 mechanische Rückstauklappen, Außendurchmesser (DA) 125 mm, Verriegelung Lock & Lift
- Einfaches Umrüsten zu Staufix FKA oder Pumpfix F
- Schnelle, einfache und werkzeuglose Wartung
- Als Komplettset oder Modulset erhältlich
Artikelnummer | 73125.10X |
---|---|
GTIN | 4026092003954 |
Preisgruppe | 30 |
Preis |
947,70
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Rückstauverschluss Staufix SWA DN 125, Bodenplatte, befliesbar
Der Premium-Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Premium-Rückstauverschluss Staufix FKA oder zur Rückstaupumpanlage Pumpfix F umgerüstet werden. Ausführung Notverschluss: ja Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 125 Außendurchmesser (DA): 125 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 2 Abmessungen Gewicht netto: 14 kg Gewicht brutto: 19,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 9 mm Einbautiefe: 516 - 669 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Breite: 590 mm Länge: 645 mm Verpackungsmaß Breite: 590 mm Verpackungsmaß Höhe: 348 mm Verpackungsmaß Länge: 645,5 mm Behälter/Grundkörper Stutzen Ausführung: inklusive Spitzende und Muffe Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: K 3 (EN 1253-1) Dichtheit: tagwasserdicht Bodenbelaghöhe max.: 16 mm
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Umrüstsatz Staufix FKA DN 100-200, ab 01/2011, 5 m Kabel | 80093 | Anzeigen | |
Umrüstsatz Pumpfix F DN 100-200, ab 01/2011, Bodenplatte | 80098 | Anzeigen | |
![]() | Verlängerungsstück H: 200 mm | 83070 | Anzeigen |
![]() | Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch | 83073 | Anzeigen |
![]() | Verlängerungsstück H: 360 mm, mit mittigem Flansch | 83075 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
![]() | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
![]() | Dichtung für Aufsatzstück, ab 07/2014 | 680150 | Anzeigen |
![]() | Dichtung für Abdeckplatte, System 330 mm | 686114 | Anzeigen |
![]() | Prüftrichter mit Dichtung | 70214 | Anzeigen |
![]() | Dichtungsset für geteilte Verriegelungsdeckel | 70318 | Anzeigen |
![]() | Verriegelungsdeckel Staufix SWA Zulaufseite | 80013 | Anzeigen |
![]() | Verriegelungsdeckel Staufix SWA Auslaufseite | 80014 | Anzeigen |
![]() | Einschiebeteil mit mechanischer Klappe, Klappenhalter | 80041 | Anzeigen |
![]() | Abdeckplatte befliesbar, tagwasserdicht | 830052 | Anzeigen |
![]() | Aufsatzstück System 400 verriegelbar, silbergrau | 830065 | Anzeigen |
![]() | Spitzende DN 125, mit Dichtung | 83082 | Anzeigen |
![]() | Muffe DN 125, mit Dichtung | 83086 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung | |
Konformitätserklärung |
- Nennweite (DN) (nennweite): 125
- Abdeckung Material (abdeckung_material):
Kunststoff
- TÜV Prüfzeichen (pruefzeichen):
ID 1111242698
- Einbausituation (einbausituation):
Einbau in die Bodenplatte
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienfrei
- Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
- Länge (laenge): 645 mm
- Breite (breite): 590 mm
- Rückstauschutz (rueckstauschutz): Typ 2
