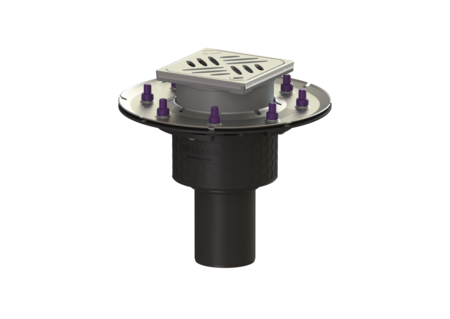

Bodenablauf Ecoguss Pressfl.
DN 70, senkrecht, Designrost
KESSEL Bodenablauf Ecoguss Pressfl., Nennweite (DN) 70, Abdeckung Länge 120 mm, Stutzen senkrecht, Geruchsverschluss, Entwässerung durch Punktablauf, Bodenbelaghöhe max. 16 mm, Abdeckungsart Designrost, höhenverstellbar
- Wissenschaftlich bestätigte Schallschutzwirkung
- Höchste Brandschutzstandards
Artikelnummer | 48878.63 |
---|---|
GTIN | 4026092053409 |
Preisgruppe | 40 |
Preis |
306,70
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Bodenablauf Ecoguss Pressfl. DN 70, senkrecht, Designrost
Der Boden-/Deckenablauf Ecoguss dient der Punktentwässerung und ist mit einem Pressdichtungsflansch sowie einem herausnehmbaren Geruchsverschluss, einer Lippendichtung und einer Bauzeitschutzabdeckung ausgestattet. Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen, ist beständig gegenüber aggressiven Medien, temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Er ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ein Potentialausgleich ist nicht erforderlich. Ausführung System: 125 Abdichtung am Aufsatzstück: Anschlussrand Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 70 Außendurchmesser (DA): 78 mm Zulassung: Z-19.53-2414,Z-19.17-1719 Geruchsverschluss: inklusive Abmessungen Gewicht netto: 3,04 kg Gewicht brutto: 3,67 kg Durchmesser: 273 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 273 mm Breite: 273 mm Verpackungsmaß Länge: 400 mm Verpackungsmaß Breite: 300 mm Verpackungsmaß Höhe: 400 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Ecoguss Stutzen Ausführung: senkrecht Abdeckungsmerkmale Abdeckungsart: Designrost Abdeckung Material: Edelstahl 1.4301 (V2A) Abdeckung Farbe: silber Abdeckung Breite: 120 mm Abdeckung Länge: 120 mm Rahmen Material: Edelstahl 1.4301 (V2A) Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Rost Design: Kessel Rutschhemmklasse: R9 nach DIN 51130; C nach DIN 51097 Rahmen Breite: 132 mm Rahmen Länge: 132 mm Bodenbelaghöhe max.: 16 mm Aufsatzstück: höhenverstellbar Aufsatzstück Material: ABS
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Brandschutzeinsatz Fire-Kit 100, für DN 50, 70, 80 | 48099 | Anzeigen | |
Verlängerungsstück H: 140 mm, mit Klebeflansch | 48403 | Anzeigen | |
Verlängerungsstück H: 147 mm, mit Pressdichtungsflansch | 48404 | Anzeigen | |
Verlängerungsstück H: 120 mm, mit Klebeflansch | 48900 | Anzeigen | |
Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen | |
Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen | |
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, mit Brandschutz | 48990 | Anzeigen | |
Durchgangsdichtung Quick-Fit für Kernlochbohrungen, ohne Brandschutz | 48991 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Geruchsverschluss für Practicus, Ecoguss, Ferrofix | 27169 | Anzeigen | |
Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | Anzeigen | |
Pressdichtungsflansch Ecoguss System 125, inkl. Fixierklammern | 48407 | Anzeigen | |
Grundkörper Ecoguss Pressfl., DN 70, Auslauf senkrecht | 48878 | Anzeigen | |
Designrost Oval, Lock & Lift | 680225 | Anzeigen | |
Designrost KESSEL, Lock & Lift | 680226 | Anzeigen | |
Designrost Cross, Lock & Lift | 680235 | Anzeigen | |
Designrost Parade, Lock & Lift | 680236 | Anzeigen | |
Designrost Festival, Lock & Lift | 680237 | Anzeigen | |
Designrost Spot, Lock & Lift | 680238 | Anzeigen | |
Designrost Slot, Lock & Lift | 680239 | Anzeigen | |
Designrost Sticks, Lock & Lift | 680240 | Anzeigen | |
Entriegelungsschlüssel für Lock & Lift | 680702 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Zulassung | |
Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 70
- Material Grundkörper (material_grundkoerper): Ecoguss
- Abdeckung Material (abdeckung_material): Edelstahl 1.4301 (V2A)
- Rahmen Material (rahmen_material): Edelstahl 1.4301 (V2A)
- Aufsatzstück Material (material_aufsatzstueck): ABS
- Stutzen Ausführung (stutzen_ausfuehrung): senkrecht
- Belastungsklasse (belastungsklasse): L 15 (EN 1253-1)
- Geruchsverschluss (geruchsverschluss): inklusive
- Abdichtung am Aufsatzstück (abdichtung_aufsatzstueck): Anschlussrand
