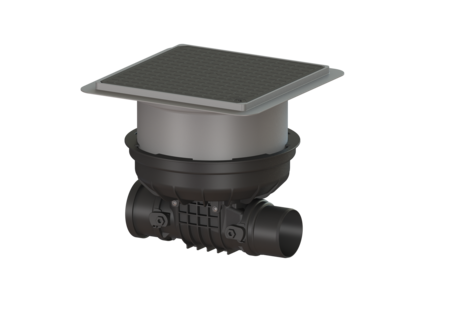

Rückstauverschluss Staufix

DN 100, Bodenplatte, schwarz, Typ 1

KESSEL Rückstauverschluss Staufix, Abwasser fäkalienfrei, Nennweite (DN) 100, Einbau in die Bodenplatte, Abdeckungsart Abdeckplatte, eine mechanische Rückstauklappe, Außendurchmesser (DA) 110 mm, Verriegelung Lock & Lift

  • Einfaches Umrüsten zu Staufix Typ 2 oder StaufixControl
  • Flexibler Einbau
  • verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
Artikelnummer 720100.10S
GTIN 4026092076163
Preisgruppe 10
Preis 541,10  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstauverschluss Staufix DN 100, Bodenplatte, schwarz, Typ 1
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit einer mechanischen Klappe ausgestattet, die bei Rückstau selbsttätig schließt und gleichzeitig als handverriegelbarer Notverschluss dient. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos um eine zweite Klappe ergänzt oder zum Rückstauverschluss StaufixControl umgerüstet werden. Ausführung Notverschluss: ja Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 1 Abmessungen Gewicht netto: 6,4 kg Gewicht brutto: 9 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 8 mm Einbautiefe: 287 - 410 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 444 mm Breite: 444 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 486 mm Verpackungsmaß Höhe: 496 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Dichtheit: tagwasserdicht
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Verlängerungsstück vertiefter Einbau, mit Flansch 830070 Anzeigen
Verlängerungsstück vertiefter Einbau, Flansch/Gegenflansch 830073 Anzeigen
Verlängerungsstück Bodenplatte, für WU-Beton 830075 Anzeigen
  Bezeichnung Artikelnummer
Batterie 3 V für Schaltgerät 680665 Anzeigen
Dichtung Deckeldichtung für Staufix DN 90-110 686112 Anzeigen
Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
Dichtung Lippendichtung, System 330 mm 686115 Anzeigen
Prüftrichter mit Dichtung 70214 Anzeigen
Rückstauklappe DN 100 70231 Anzeigen
Einschiebeteil DN 100, mit Dichtung 70241 Anzeigen
Verriegelungsdeckel DN 90-100, mit Notverschluss 72229 Anzeigen
Abdeckplatte befliesbar, tagwasserdicht 830052 Anzeigen
Spitzende DN 100 830100 Anzeigen
Muffe DN 100 830101 Anzeigen
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte und Zertifikate
Leistungserklärung
  • Nennweite (DN) (nennweite): 100
  • Abdeckung Material (abdeckung_material): Kunststoff
  • Einbausituation (einbausituation): Einbau in die Bodenplatte
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienfrei
  • Abdeckungsart (abdeckungsart): Abdeckplatte
  • Länge (laenge): 444  mm
  • Breite (breite): 444  mm
  • Rückstauschutz (rueckstauschutz): Typ 1
