Hebeanlage Aqualift F

Mono, Standard, SPF 1500-S3

Datenblatt

Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle (Comfort Schaltgerät) ausgeben kann.

  • Verschiedene Leistungsklassen verfügbar
  • Drucksensor zur sicheren pneumatischen Niveauerfassung
  • Inklusive Schalldämmmatte
Artikelnummer 28645
GTIN 4026092005521
Preisgruppe 5

Hebeanlage Aqualift F Mono, Standard, SPF 1500-S3

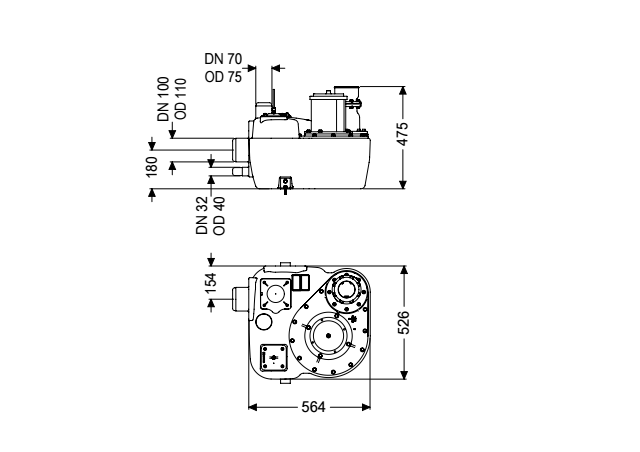

Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle (Comfort Schaltgerät) ausgeben kann. Ausführung: Absperreinrichtung: ohne Schieber Anlagenart: Einzelanlage Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Schalldämmmatte: ja Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Einbausituation: freie Aufstellung Abwasserart: fäkalienhaltig Allgemeine Merkmale: Farbe: schwarz Norm: EN 12050-1 Abmessungen: Länge: 564 mm Breite: 525 mm Höhe: 539 mm Behälter/Grundkörper: Zulauf Anzahl: 1 ST Zulauf Nennweite (DN): 100 mm Zulauf Nennweite (DA): 110 mm Zulauf max. Anbohrung (DN): 150 mm Abstand Rohrsohle Zulauf zu Behälterboden: 125 mm Abstand Rohrmitte Zulauf zu Behälterboden: 180 mm Anschluss für Handmembranpumpe (DN): 32 Behältervolumen: 50 l Druckabgang: senkrecht Druckabgang (DN): 100 mm Druckabgang (DA): 110 mm Entlüftungsanschluss (DN): 70 mm Nutzvolumen: 20 l Freier Kugeldurchgang: 40 mm Fördereinrichtung: Pumpe: SPF 1500 Anzahl Pumpen: 1 Förderleistung max.: 40 m3/h Förderhöhe max.: 8 m Betriebsart: S3 - 50 % Leistung P1: 1,4 kW Leistung P2: 1,1 kW Drehzahl: 1.415 U/min Förderguttemperatur (dauerhaft) max.: 40 °C Anschlusstyp: Direktanschluss Gewicht: 24 kg Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 5 m Nennstrom: 2,7 A Schutzart Pumpe: IP 68 (3m/48h) Schutzklasse: I Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm2 Temperaturüberwachung: integriert Steuerung: Schaltgerät: Standard Betriebsspannung: 400 V Netzfrequenz: 50 Hz Selbstdiagnosesystem (SDS): ja Batteriepufferung: ja Mehrzeilige Displayanzeige: nein Logbuchfunktion: ja Potentialfreier Kontakt: ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Motorschutz Schalter: ja Schutzart Schaltgerät: IP 54 Länge Netzanschlussleitung Schaltgerät: 0 m Art Niveauerfassung: pneumatisch Instrument Niveauerfassung: Tauchrohr Alarmgeber: Tauchrohr

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Titel Artikelnummer
  Titel Artikelnummer
Inbetriebnahme und Einweisung Hebeanlage Aqualift F Mono 80204
Wartung Hebeanlage Aqualift F Mono 80304
  Titel Artikelnummer
Fernsignalgeber 20 m Leitung, 2x0,75 q 20162
Nachrüstsatz Alarmschwimmer, Aqualift F und F Duo 28015
Kompressor-Set zur Lufteinperlung 28048
Verbindungsschlauch DN 80, L: 200 mm 28662
Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663
Absperrschieber DN 80, Kunststoff, waagrecht 28682
Absperrschieber DN 100, Kunststoff, waagrecht 28683
Absperrschieber DN 100, Kunststoff 28698
Absperrschieber DN 150, Kunststoff 28699
Flanschanschluss DN 100, für Kunststoffarmaturen 28712
Flanschanschluss DN 80, für Kunststoffarmaturen 28713
Flanschadapter DN 80, für Kunststoffarmatur 28714
Absperrschieber DN 80, Kunststoff, senkrecht 28715
Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch 28716
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792
  Titel Artikelnummer
Pumpenantrieb SPF 1500 400 V, S3, 5 m Kabel 28028
Druckwächter Mono, mit Dichtung 28045
Austauschset Pumpenflansch Aqualift F 28051
Dichtungsset Aqualift F 28608
Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663
Austauschset Klappengehäuse Aqualift F Mono, DN 100 28676
Flanschadapter DN 80, für Kunststoffarmatur 28714
Reinigungsdeckel verschraubt, 160x140 mm 680044
Dichtung Pumpenflansch Aqualift F 680045
Befestigungswinkel mit Schrauben (2 Stück) 680046
Schraubenset verzinkt, 14 Stück 680047
Tauchrohr Aqualift F Mono, 10 m Kabel 680048
Pumpenflansch SPF 1400 - SPF 4500 680050
Dichtung für SPF 1400 - SPF 4500 680052
Klappenset Rollring, Klappe, Klappenhalter 680053
Tauchrohr Aqualift F Mono, 5 m Schlauch 680055
Klappengehäuse für Mono-Anlagen, ohne Absperrschieber 680060
Laufrad SPF 1400/1500, für Aqualift Hebeanlagen 680643
  • TÜV Prüfzeichen (ATTR-376): ID 1111241940
  • Herkunftsland (ATTR-322): DE
  • Anwendungsbereich (ATTR-264): Entwässerung
  • Bauart Pumpe (ATTR-265): Pumpe freiaufgestellt
  • Wellenlage Pumpe (ATTR-266): vertikal
  • Konstruktion Pumpe (ATTR-267): Trockenläufer-Pumpe
  • Hydraulik Pumpe (ATTR-268): einstufig
  • Ansaugeigenschaft Pumpe (ATTR-269): normalansaugend
  • Antrieb Pumpe (ATTR-270): E-Motor für Drehstrom
  • E-Motor Anlaufart (ATTR-271): direkt
  • Werkstoff Pumpengehäuse (ATTR-272): Grauguss
  • Obere Toleranz der Betriebsspannung (+) (ATTR-273): 10  PROZ
  • Untere Toleranz der Betriebsspannung (-) (ATTR-274): 10  PROZ
  • Obere Toleranz der Nennfrequenz (+) (ATTR-275): 3  PROZ
  • Untere Toleranz der Nennfrequenz (-) (ATTR-276): 2  PROZ
  • Elektrischer Anschluss Pumpe (ATTR-277): 3/N/PE 400V
  • Anlaufschaltung bei Dreiphasenanschluss oder Drehstrom (ATTR-278): Stern
  • Motor-Pumpenwelle (ATTR-279): durchgehend
  • Wellenabdichtung (ATTR-280): RWDR
  • Anzahl der Betriebspumpen (ATTR-281): 1
  • Minimale Fördermedien-Temperatur (ATTR-282): 0  Grad Celsius
  • Maximaler Betriebsdruck (Pmax) (ATTR-283): 800  HPA
  • Minimale Drehzahl bei Drehzahlverstellung (ATTR-284): keine Drehzahlverstellung
  • max. Einschaltstrom (ATTR-285): 21  Ampere
  • Vertikaler Einbau (ATTR-286): ja
  • Pumpe (ATTR-4): SPF 1500
  • Anzahl Pumpen (ATTR-181): 1
  • Laufrad Typ (ATTR-8): Freistromrad
  • Typ Anschlussleitung Pumpe (ATTR-N2): H07RN-F 7G 1,5 mm2
  • Max. zulässige Schalthäufigkeit (ATTR-162): 20  1/Stunde
  • Betriebsart (ATTR-10): S3 - 50 %
  • Leistung P1 (ATTR-F4): 1,4  Kilowatt
  • Leistung P2 (ATTR-F5): 1,1  Kilowatt
  • Drehzahl (ATTR-F2): 1.415  Umdrehungen/Minute
  • Nennstrom (ATTR-N5): 2,7  Ampere
  • Förderleistung max. (ATTR-F7): 40  Kubikmeter/Stunde
  • Förderhöhe max. (ATTR-F8): 8  Meter
  • Förderguttemperatur (dauerhaft) max. (ATTR-132): 40  Grad Celsius
  • Schutzklasse (ATTR-133): I
  • Anschlusstyp (ATTR-N1): Direktanschluss
  • Schutzart Pumpe (ATTR-125): IP 68 (3m/48h)
  • Länge Netzanschlussleitung Pumpe (ATTR-11): 5  Meter
  • Temperaturüberwachung (ATTR-135): integriert
  • Gewicht (ATTR-191): 24  Kilogramm
  • Cos phi - Leistungsfaktor (ATTR-192): 0,8
  • Isolationsklasse (ATTR-193): F
  • Erwartete Lebensdauer (Betriebsstunden) (ATTR-194): 5.000  Stunden
  • Erwartete Lebensdauer (Anzahl Schaltspiele) (ATTR-195): 150.000
  • Länge (ATTR-A6A): 564  Millimeter
  • Breite (ATTR-A6B): 525  Millimeter
  • Höhe (ATTR-A6C): 539  Millimeter
  • Volumen (ATTR-320): 0,2  Kubikmeter
  • Verpackungsmaß Länge (ATTR-325): 645  Millimeter
  • Verpackungsmaß Breite (ATTR-326): 530  Millimeter
  • Verpackungsmaß Höhe (ATTR-327): 570  Millimeter
  • Abmessungen (ATTR-323): 645X530X570MM
  • Anzahl Packstücke (ATTR-321): 0
  • Absperreinrichtung (ATTR-A1): ohne Schieber
  • Druckabgang (ATTR-B7): senkrecht
  • Anlagenart (ATTR-2): Einzelanlage
  • Rückflussverhinderer (ATTR-165): integriert
  • Pumpensteuerung (ATTR-134): Schaltgerät
  • Schalldämmmatte (ATTR-185): ja
  • Haltewinkel für die Auftriebssicherung (ATTR-186): ja
  • Schaltgerät (ATTR-S2): Standard
  • Selbstdiagnosesystem (SDS) (ATTR-S5): ja
  • Batteriepufferung (ATTR-S6): ja
  • Mehrzeilige Displayanzeige (ATTR-S7): nein
  • Logbuchfunktion (ATTR-S8): ja
  • Potentialfreier Kontakt (ATTR-S11): ja
  • Länge Netzanschlussleitung Schaltgerät (ATTR-S12): 0  Meter
  • Betriebsspannung (ATTR-S13): 400  Volt
  • Netzfrequenz (ATTR-S14): 50  Hertz
  • Schutzart Schaltgerät (ATTR-S4): IP 54
  • Alarmgeber (ATTR-S1): Tauchrohr
  • Art Niveauerfassung (ATTR-7A): pneumatisch
  • Instrument Niveauerfassung (ATTR-7B): Tauchrohr
  • Erforderliche Absicherung (Leitungsschutz) (ATTR-S17): 3 x C 16 A
  • Motorschutz Schalter (ATTR-172): ja
  • Zulauf Anzahl (ATTR-B1B): 1  Stück
  • Zulauf Nennweite (DN) (ATTR-B1CA): 100  Millimeter
  • Zulauf Nennweite (DA) (ATTR-B1CB): 110  Millimeter
  • Abstand Rohrmitte Zulauf zu Behälterboden (ATTR-B6): 180  Millimeter
  • Abstand Rohrsohle Zulauf zu Behälterboden (ATTR-B1D): 125  Millimeter
  • Zulauf max. Anbohrung (DN) (ATTR-B1E): 150  Millimeter
  • Entlüftungsanschluss (DN) (ATTR-B4): 70  Millimeter
  • Anschluss für Handmembranpumpe (DN) (ATTR-B4B): 32
  • Druckabgang (DN) (ATTR-B17): 100  Millimeter
  • Druckabgang (DA) (ATTR-B18): 110  Millimeter
  • Behältervolumen (ATTR-B9): 50  Liter
  • Nutzvolumen (ATTR-B10): 20  Liter
  • Brandverhalten (ATTR-306): Klasse E nach EN 13501-1
  • Norm (ATTR-9): EN 12050-1
  • CE Kennzeichnung (ATTR-A5B): ja
  • Einbausituation (ATTR-1): freie Aufstellung
  • Freier Kugeldurchgang (ATTR-180): 40  Millimeter
  • Auslieferungszustand (ATTR-189): installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen)
  • Leistungserklärung (DOP) (ATTR-292): 009-011
  • Abwassermenge (ATTR-310): Mittel
  • Abwasserart (ATTR-6): fäkalienhaltig
  • Konformitätserklärung (ATTR-303): 009-011-D
  • Farbe (ATTR-102): schwarz
  • Fremdüberwachung (ATTR-A8): LGA
  • Fabrikat (M-ATTR-001): KESSEL
  • Produktgruppe (M-ATTR-002): Hebeanlagen
  • Produktart (M-ATTR-003): Hebeanlage
  • Produktfamilie (M-ATTR-004): Aqualift
  • Produktname (M-ATTR-005): Aqualift F
