Für jeden Fall eine Lösung

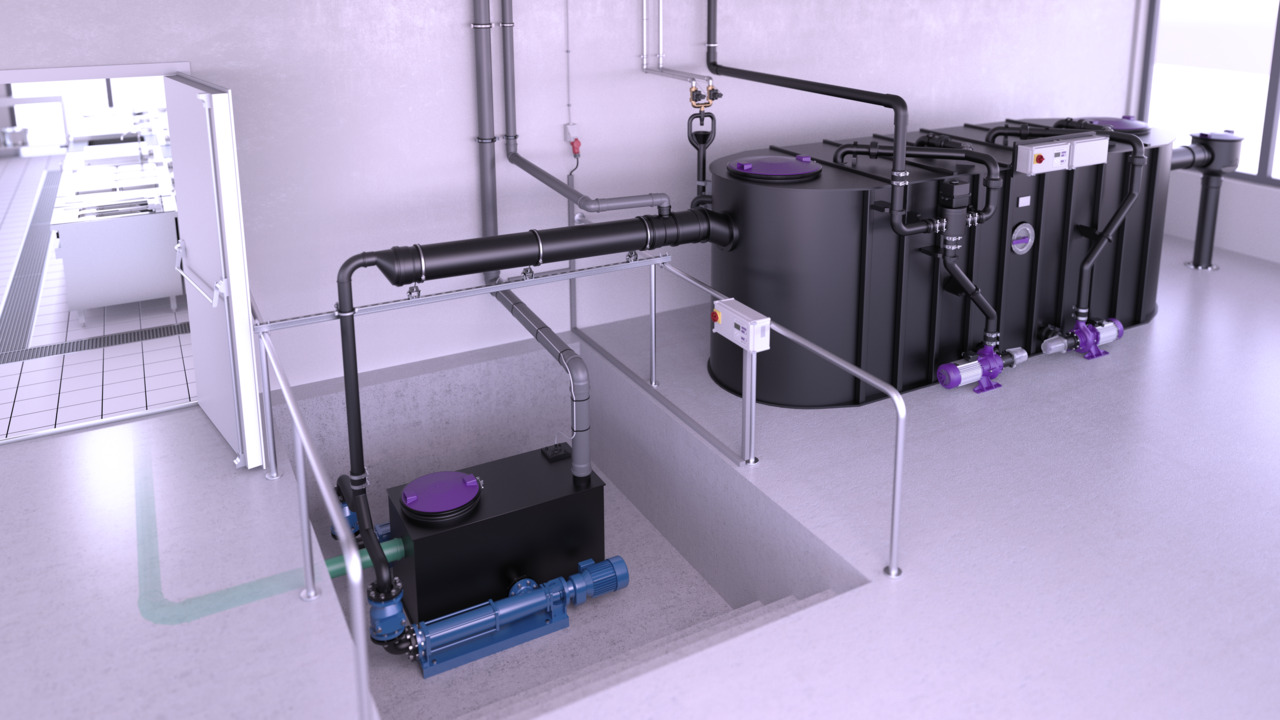

Gemäß DIN 1986-100 gilt: „Hebeanlagen sind hinter Abscheideranlagen einzubauen. Ist dieses in Ausnahmefällen nicht möglich, sollten Fördereinrichtungen verwendet werden, die den Abscheideprozess nicht nachteilig beeinflussen, z. B. Schlauch- oder Schneckenpumpen.“ Für diesen Einsatzbereich bietet KESSEL spezielle Sonder-Hebeanlagen an.

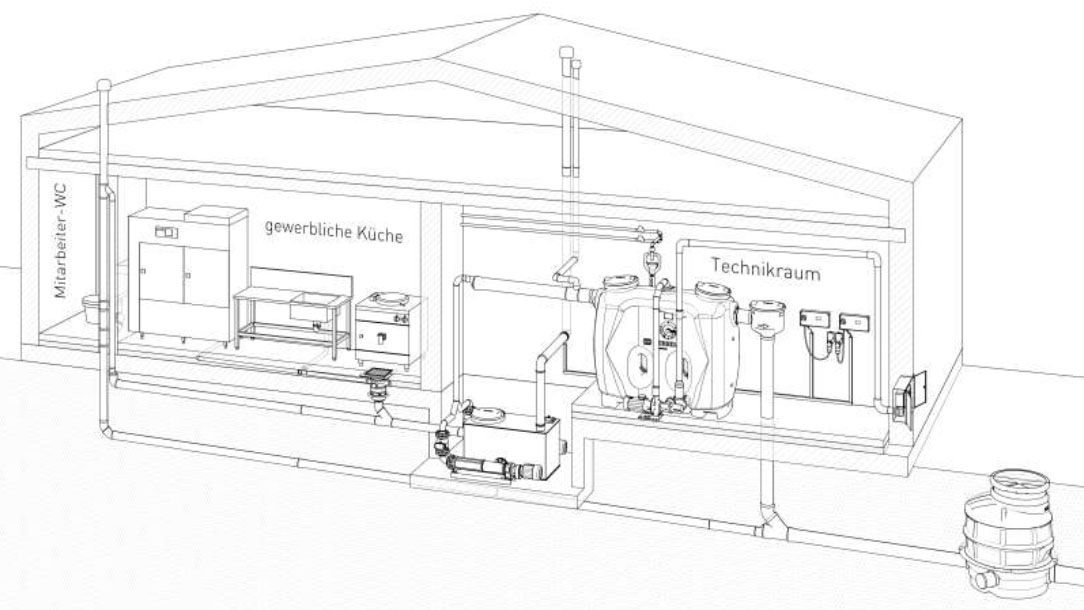

Diese fördern fetthaltige Abwässer schonend. Stabile Emulsionen werden so vermieden und der Trennprozess im nachfolgenden Fettabscheider wird nicht behindert. KESSEL-Sonder-Hebeanlagen können saugend und drückend eingesetzt werden. In Kombination mit variabel gestaltbaren Sammelbehältern ergibt sich eine große Vielfalt von Anwendungsmöglichkeiten. Dies eröffnet dem Fachplaner neue Gestaltungsmöglichkeiten. Je nach Anforderung können Einzel- (Mono)- oder Doppel- (Duo)-Hebeanlagen eingebaut werden, wie in nachfolgenden Produktbeispielen zu sehen ist.

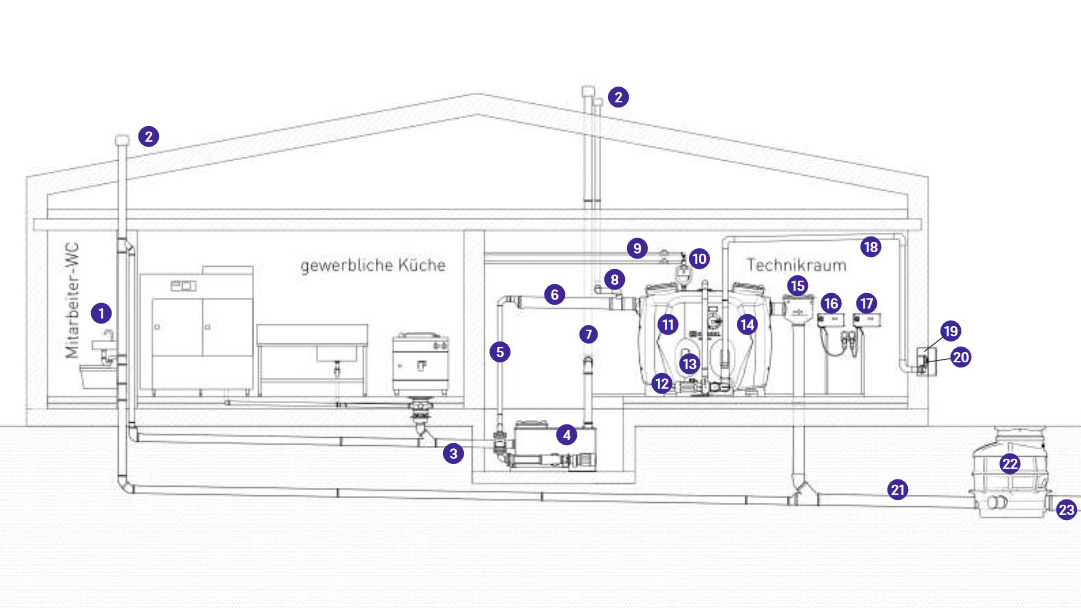

- Weitere Entwässerungsgegenstände oberhalb der Rückstauebene
- Lüftungsleitung über Dach
- Sammelanschlussleitung aus der Küche
- Schneckenpumpe
- Druckleitung mit nachfolgender Aufweitung
- Beruhigungsstrecke mind. 10 x DN
- Getrennte Hauptlüftung der Schneckenpumpe
- Lüftungsleitung des Fettabscheiders
- Frischwasserzulauf Warm- und Kaltwasser mit Absperrventil
- Fülleinrichtung mit Systemtrennung
- Fettabscheider Freiaufstellung z.B. Typ EasyClean free Auto Mix NS 7
- Automatische Entleerungspumpe
- Automatische Reinigung mit Schredder-Mix-System
- Integrierte Fettschichtmessung
- Probenahmeeinrichtung
- Schaltgerät zum Fettabscheider
- Schaltgerät zur Schneckenpumpe18 Entleerungsleitung fest installiert stetig steigend verlegt
- Einbauschrank Unterputz für die Anbindung zum Entleerungsfahrzeug mit integrierter Storz-B Kupplung
- Remote Schaltgerät zur Steuerung der Reinigung und Entleerung des Fettabscheiders
- Grundleitung
- Übergabeschacht
- Anbindung zum Kanal
