Welches Rohr passt zu welchem Ablauf?
Bei der Planung von Ablauftechnik muss geprüft werden, welche Rohre an die verwendeten Abläufe angeschlossen werden können. Je nachdem, welcher Rohrwerkstoff eingesetzt wird, ergeben sich zu einem Nenndurchmesser unterschiedliche Außendurchmesser. Somit hat ein Kunststoffrohr DN 70 einen Außendurchmesser von DA 75 mm. Ein Gussrohr in DN 70 hat hingegen auf Grund der dickeren Wandungsstärke einen Außendurchmesser von DA 78 mm. Erfahren Sie hier, welche Maße unterschiedliche Abläufe aufweisen, und welche Möglichkeiten für den jeweiligen Rohranschluss bestehen.
Möglichkeiten für den Rohranschluss an KESSEL-Abläufe

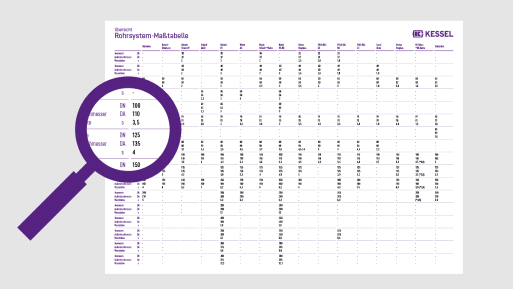

Erhalten Sie hier einen Überblick über die Nennweiten DN und Außendurchmesser DA von KESSEL-Abläufen und erfahren Sie, welche Rohrtypen und Verbindungstechniken sich für den jeweiligen Rohranschluss eignen.
Kunststoff-Abläufe
Rohranschlüsse
Nennweite DN | Außendurchmesser DA (mm) |
| 50 | 50 |
| 70 | 75 |
| 100 | 110 |
| 125 | 125 |
| 150 | 160 |
- Anschluss an Kunststoffrohre (z. B. HT, KG) mit gleichen DA und Rohrmuffen
- Anschluss an Gussrohre o. ä. mit Übergangsstücken
- Verschweißung mit PE-Rohren nur bei Hofabläufen System 400 möglich
Edelstahl-Abläufe
Rohranschlüsse
Nennweite DN | Außendurchmesser DA (mm) |
| 70 | 78 |
| 100 | 110 |
| 150 | 160 |
- Anschluss an Gussrohre gemäß DIN 19522
- Anschluss an Edelstahlrohre mit passenden Durchmessern und Wandstärken
Ecoguss-Abläufe
Rohranschlüsse
Nennweite DN | Außendurchmesser DA (mm) |
| 50 | 58 |
| 70 | 78 |
| 80 | 83 |
| 100 | 110 |
- Direktanschluss an Guss- und Kunststoffrohre mit gleichen DA
- Anschluss an Rohre mit anderen DA mit Übergangsstücken
- Maße von Dach- und Parkdeckabläufen aus Ecoguss: siehe Kunststoffabläufe
