Hebeanlage Aqualift F XL 300 l
Duo, SPF 1400-S3, Schieber

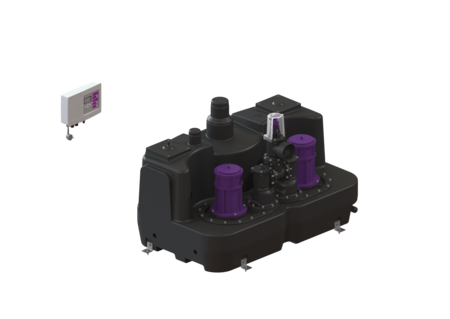

KESSEL Hebeanlage Aqualift F XL 300 l Duo, Doppelanlage, 230 V, Betriebsart S3 - 50 %, mit 2 überflutbaren SPF 1400 Pumpen, Alarmgeber mit Tauchrohr, Absperreinrichtung Schieber aus Kunststoff, Rückflussverhinderer integriert, Druckabgang waagrecht
- Verschiedene Leistungsklassen verfügbar
- Drucksensor zur sicheren pneumatischen Niveauerfassung
- Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Artikelnummer | 11012 |
---|---|
GTIN | 4026092056790 |
Preisgruppe | 50 |
Preis |
9.607,10
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Hebeanlage Aqualift F XL 300 l Duo, SPF 1400-S3, Schieber
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Kunststoff Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Duo Abmessungen Gewicht netto: 111,59 kg Gewicht brutto: 131,59 kg Länge: 1260 mm Breite: 760 mm Höhe: 806 mm Verpackungsmaß Länge: 1650 mm Verpackungsmaß Breite: 1150 mm Verpackungsmaß Höhe: 890 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 609 mm Zulauf max. Anbohrung (DN): 200 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 175 l Behältervolumen: 300 l Fördereinrichtung Pumpe: SPF 1400 Anzahl Pumpen: 2 Gewicht Pumpe: 25 kg Anschlusstyp: codierter Stecker Nennstrom: 7,3 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,98 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 38 m³/h Förderhöhe max.: 7 m Drehzahl: 1370 U/min Leistung P1: 1,6 kW Leistung P2: 1,1 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Comfort Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 7,3 A
Einbauvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen | |
Nachrüstsatz Alarmschwimmer für Hebeanlagen | 28014 | Anzeigen | |
Anschlussadapter Flanschmuffe DN 100, Druckleitungen PE | 28020 | Anzeigen | |
Rückflussverhinderer DN 80, Grauguss | 28021 | Anzeigen | |
Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen | |
Anschlussadapter Flanschmuffe DN 80, Druckleitungen PE | 28067 | Anzeigen | |
Flanschadapter DN 80 auf DN 100, Grauguss | 28068 | Anzeigen | |
Verbindungsschlauch DN 80, L: 200 mm | 28662 | Anzeigen | |
Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen | |
Absperrschieber DN 80, Kunststoff, waagrecht | 28682 | Anzeigen | |
Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen | |
Absperrschieber DN 100, Kunststoff | 28698 | Anzeigen | |
Absperrschieber DN 150, Kunststoff | 28699 | Anzeigen | |
Flanschanschluss DN 100, für Kunststoffarmaturen | 28712 | Anzeigen | |
Flanschanschluss DN 80, für Kunststoffarmaturen | 28713 | Anzeigen | |
Flanschadapter DN 80, für Kunststoffarmatur | 28714 | Anzeigen | |
Absperrschieber DN 80, Kunststoff, senkrecht | 28715 | Anzeigen | |
Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch | 28716 | Anzeigen | |
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen | |
Potentialfreier Kontakt Zusatzplatine für Schaltgeräte | 80072 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Nachrüstsatz Alarmschwimmer für Hebeanlagen | 28014 | Anzeigen | |
Pumpenantrieb SPF 1400 230 V, S3, 5 m Kabel, mit Kondensator | 28029 | Anzeigen | |
Tauchrohr 5 m Schlauch, inkl. Schrauben | 28050 | Anzeigen | |
Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung | 28051 | Anzeigen | |
Verbindungsschlauch DN 100, für Druckleitungen aus PE | 28663 | Anzeigen | |
Klappengehäuse mit Druckschlauch, DN 100 | 28677 | Anzeigen | |
Absperrschieber DN 100, Kunststoff, waagrecht | 28683 | Anzeigen | |
Schaltgerät Comfort Duo, 230 V | 28746 | Anzeigen | |
Dichtung DN 150 | 680003 | Anzeigen | |
Batterie 9 V Block | 680034 | Anzeigen | |
Dichtung Pumpenflansch | 680045 | Anzeigen | |
Befestigungswinkel mit Schrauben (2 Stück) | 680046 | Anzeigen | |
Schraubenset verzinkt, 14 Stück | 680047 | Anzeigen | |
Pumpenflansch SPF 1400 - SPF 4500 | 680050 | Anzeigen | |
Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen | |
Klappenset Rollring, Klappe, Klappenhalter | 680053 | Anzeigen | |
Klappengehäuse für Duo-Anlagen, ohne Absperrschieber | 680061 | Anzeigen | |
Reinigungsdeckel verschraubt, DN 160 | 680421 | Anzeigen | |
Laufrad SPF 1400/1500, für Aqualift Hebeanlagen | 680643 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung | |
Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung): ja
- Abwasserart (abwasserart_de): fäkalienhaltig
- Schaltgerät (schaltgeraet): Comfort
- TÜV Prüfzeichen (pruefzeichen): ID 1111241940
- Einbausituation (einbausituation): freie Aufstellung
- Pumpe (pumpe): SPF 1400-S3
- Laufrad Typ (laufrad_typ): Freistromrad
- Absperreinrichtung (absperreinrichtung): Schieber aus Kunststoff
