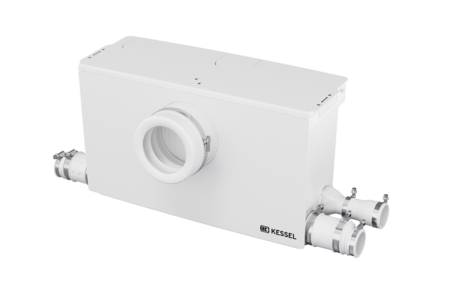

Kleinhebeanlage Minilift L WC
Dry, SPZ 750-S3 230V
KESSEL Kleinhebeanlage Minilift L WC, Einzelanlage, Abwasser fäkalienhaltig, freie Aufstellung, mit einer überflutbaren SPZ 750-S3 Pumpe, Betriebsart S3 - 15 %, Druckabgang senkrechtwaagrecht
- Alarmfunktion + potentialfreier Kontakt
- Trockene Aufstellung der Pumpe
- Werkzeuglose Wartung: Pumpentausch möglich in unter 10sec
| Artikelnummer | 28522 |
|---|---|
| GTIN | 4026092111697 |
| Preisgruppe | 15 |
| Preis |
995,00
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
| Lieferzeit | siehe KESSEL Webshop |
Kleinhebeanlage Minilift L WC Dry, SPZ 750-S3 230V
Die steckerfertige Kleinhebeanlage Minilift L WC ist geeignet für die Abwasserentsorgung von häuslichem Schwarzwasser, ideal zum Anschluss von WC, Bidet, Dusche und Waschbecken. Die trocken aufgestellte Pumpe kann werkzeuglos entnommen werden. Mittels Drehschalter ist über die Drucksensorik das Nutzvolumen einstellbar und kann somit für alle Bedarfe optimal angepasst werden. Durch den wechselbaren WC Anschluss kann eine Toilette frontal oder seitlich am Behälter angeschlossen werden. Hierdurch sowie durch die extrem kompakte Bauweise ist die Anlage ideal für alle Einsatzorte, frei aufgestellt oder zum Verbau in einer Vorwand. Die tiefliegenden seitlichen Zuläufen in DN40 / DN50 eignet sie sich optimal für den Anschluss flacher Duschtassen. Ein senkrechter Zulauf steht in DN40 zu Verfügung. Durch das einfache und werkzeuglose Handling ist eine schnelle Installation und flexible Nutzung gewährleistet. - Leistungsstarke, trocken aufgestellte Pumpe mit Schneidwerk für höchste Betriebssicherheit & Hygiene - Alarmfunktion inklusive optionaler Weiterleitung (pot. freier Kontakt) - Druckabgang wahlweise senkrecht oder waagrecht - Druckseitiger Rückflussverhinderer werksseitig integriert - Heißwasserbeständig - Werkzeuglose Wartung Ausführung Anlagenart: Einzelanlage Rückflussverhinderer: integriert Druckabgang: senkrecht, waagrecht Allgemeine Merkmale Farbe: weiß Norm: EN 12050-3 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: steckerfertig Kabellänge: 1,4 m Abmessungen Gewicht netto: 7,71 kg Gewicht brutto: 8,71 kg Länge: 485 mm Breite: 170 mm Höhe: 285 mm Verpackungsmaß Länge: 530 mm Verpackungsmaß Breite: 227 mm Verpackungsmaß Höhe: 390 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Abstand Rohrsohle Auslauf zu Behälterboden: 23 mm Abstand Rohrsohle Zulauf zu Behälterboden: 183 mm Behältervolumen: 11,55 l Fördereinrichtung Pumpe: SPZ 750-S3 Anzahl Pumpen: 1 Anschlusstyp: Schuko 2-polig Schutzklasse: I Schutzart Pumpe: IP 44 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 50 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderleistung max.: 9,8 m³/h Förderhöhe max.: 9 m Drehzahl: 2700 U/min Leistung P1: 0,75 kW Leistung P2: 0,46 kW Betriebsart: S3 - 15 % Typ Anschlussleitung Pumpe: H05VV-F 3G 0,75 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 1,4 m Nennstrom: 3,5 A Steuerung Motorschutz Schalter: ja Instrument Niveauerfassung: Druckschalter Art Niveauerfassung: pneumatisch Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Potentialfreier Kontakt: ja Variante der Warneinrichtung: akustischer Signalton
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Austauschpumpe SPZ 750-S3 Trockenaufstellung, Tronic, 230 V | 681265 | Anzeigen |
 | Blenden Zulauf horizontal für Minilift | 681272 | Anzeigen |
 | Druckabgang horizontal für Minilift S/L WC | 681273 | Anzeigen |
 | Pumpengriff für Minilift L WC/Duo, SPZ 600 | 681290 | Anzeigen |
 | Steuereinheit für Minilift L WC | 681291 | Anzeigen |
 | Elektroabdeckung für Minilift L WC | 681292 | Anzeigen |
 | Steuer-/Netzleitung für Minilift L WC | 681293 | Anzeigen |
 | Deckel für Minilift L WC | 681294 | Anzeigen |
 | Blende frontal, für Minilift WC | 681295 | Anzeigen |
 | Blende seitlich, für Minilift WC | 681296 | Anzeigen |
 | Druckabgang für Minilift L WC | 681297 | Anzeigen |
| Blende für Minilift LWC, Druckabgang horizontal | 681298 | Anzeigen | |
 | Blende Zulauf vertikal für Minilift | 681308 | Anzeigen |
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Einbausituation (einbausituation):
freie Aufstellung
- Abwasserart (abwasserart_de): fäkalienhaltig
- Pumpe (pumpe): SPZ 750-S3
