Hebeanlage Aqualift F

Mono, Standard, SPF 1500-S3

KESSEL Hebeanlage Aqualift F Mono, Abwasser fäkalienhaltig, Schaltgerät Standard, freie Aufstellung, Einzelanlage, mit einer überflutbaren SPF 1500 Pumpe, Absperreinrichtung ohne Schieber, Druckabgang senkrecht

  • Verschiedene Leistungsklassen verfügbar
  • Drucksensor zur sicheren pneumatischen Niveauerfassung
  • Inklusive Schalldämmmatte
Artikelnummer 28645
GTIN 4026092005521
Preisgruppe 20
Preis 3.169,10  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

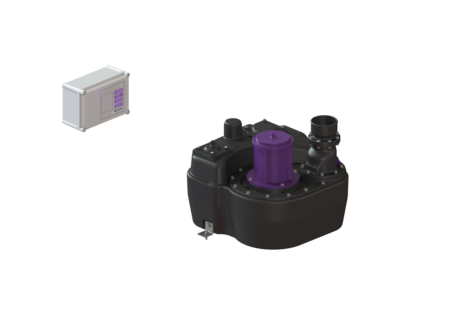

Hebeanlage Aqualift F Mono, Standard, SPF 1500-S3
Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) bietet universale Anschlussmöglichkeiten und hat eine verschraubte Reinigungsöffnung. Ausführung Anlagenart: Einzelanlage Absperreinrichtung: ohne Schieber Haltewinkel für die Auftriebssicherung: ja Schalldämmmatte: ja Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: senkrecht Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-1 Abwasserart: fäkalienhaltig Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Anlagen Typ: Mono ATEX zertifiziert: nein Abmessungen Gewicht netto: 48,2 kg Gewicht brutto: 48,2 kg Länge: 564 mm Breite: 525 mm Höhe: 539 mm Verpackungsmaß Länge: 645 mm Verpackungsmaß Breite: 530 mm Verpackungsmaß Höhe: 570 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Anschluss für Handmembranpumpe (DN): 32 Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Zulauf zu Behälterboden: 125 mm Abstand Rohrmitte Zulauf zu Behälterboden: 180 mm Zulauf max. Anbohrung (DN): 150 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 50 l Fördereinrichtung Pumpe: SPF 1500 Anzahl Pumpen: 1 Gewicht Pumpe: 24 kg Anschlusstyp: Direktanschluss Nennstrom: 2,7 A Länge Netzanschlussleitung Pumpe: 5 m Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,77 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 40 m³/h Förderhöhe max.: 8 m Drehzahl: 1415 U/min Leistung P1: 1,4 kW Leistung P2: 1,1 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Steuerung Schaltgerät: Standard Motorschutz Schalter: ja Alarmgeber: Tauchrohr Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: nein Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 2,7 A

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Inbetriebnahme und Einweisung Hebeanlage Aqualift F Mono 80204 Anzeigen
Wartung Hebeanlage Aqualift F Mono 80304 Anzeigen
  Bezeichnung Artikelnummer
Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
Nachrüstsatz Alarmschwimmer, Aqualift F und F Duo 28015 Anzeigen
Kompressor-Set zur Lufteinperlung 28048 Anzeigen
Verbindungsschlauch DN 80, L: 200 mm 28662 Anzeigen
Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
Absperrschieber DN 80, Kunststoff, waagrecht 28682 Anzeigen
Absperrschieber DN 100, Kunststoff, waagrecht 28683 Anzeigen
Absperrschieber DN 100, Kunststoff 28698 Anzeigen
Absperrschieber DN 150, Kunststoff 28699 Anzeigen
Flanschanschluss DN 100, für Kunststoffarmaturen 28712 Anzeigen
Flanschanschluss DN 80, für Kunststoffarmaturen 28713 Anzeigen
Flanschadapter DN 80, für Kunststoffarmatur 28714 Anzeigen
Absperrschieber DN 80, Kunststoff, senkrecht 28715 Anzeigen
Absperrschieber DN 80, Kunststoff, senkrecht mit Flansch 28716 Anzeigen
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
  Bezeichnung Artikelnummer
Pumpenantrieb SPF 1500 400 V, S3, 5 m Kabel 28028 Anzeigen
Druckwächter Mono, mit Dichtung 28045 Anzeigen
Austauschset Pumpenflansch mit Schraubenset, Flanschdichtung 28051 Anzeigen
Dichtungsset DN 70, DN 100 28608 Anzeigen
Verbindungsschlauch DN 100, für Druckleitungen aus PE 28663 Anzeigen
Klappengehäuse Set Mono, DN 100 28676 Anzeigen
Flanschadapter DN 80, für Kunststoffarmatur 28714 Anzeigen
Reinigungsdeckel verschraubt, 160x140 mm 680044 Anzeigen
Dichtung Pumpenflansch 680045 Anzeigen
Befestigungswinkel mit Schrauben (2 Stück) 680046 Anzeigen
Schraubenset verzinkt, 14 Stück 680047 Anzeigen
Tauchrohr Mono, 10 m Kabel 680048 Anzeigen
Pumpenflansch SPF 1400 - SPF 4500 680050 Anzeigen
Dichtung für SPF 1400 - SPF 4500 680052 Anzeigen
Klappenset Rollring, Klappe, Klappenhalter 680053 Anzeigen
Tauchrohr Mono, 5 m Schlauch 680055 Anzeigen
Klappengehäuse für Mono-Anlagen, ohne Absperrschieber 680060 Anzeigen
Laufrad SPF 1400/1500, für Aqualift Hebeanlagen 680643 Anzeigen
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte und Zertifikate
Leistungserklärung
Konformitätserklärung
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienhaltig
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241940
  • Einbausituation (einbausituation): freie Aufstellung
  • Pumpe (pumpe): SPF 1500
  • Laufrad Typ (laufrad_typ): Freistromrad
  • Absperreinrichtung (absperreinrichtung): ohne Schieber
