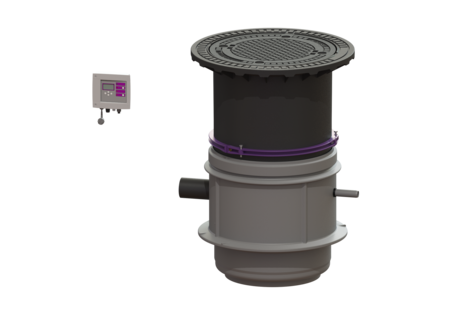

Pumpstation Aquapump Medium
Tronic, GTF 1200, 800-1250 mm, Klasse D
KESSEL Pumpstation Aquapump Medium, Tronic, Abwasser fäkalienfrei, Belastungsklasse D 400, Einbautiefe 800 - 1250 mm, Höhe 50 mm, Einschaltstrom max. 14,9 A, mit einer überflutbaren GTF 1200 Pumpe, Niveauerfassung pneumatisch
- Höchste Sicherheit
- Werkseitig vorkonfiguriert
- Schachtsystem LW 600 passend zum Einbau ins Erdreich
Artikelnummer | 827811D |
---|---|
GTIN | 4026092045725 |
Preisgruppe | 60 |
Preis |
4.285,90
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
Pumpstation Aquapump Medium Tronic, GTF 1200, 800-1250 mm, Klasse D
Die Pumpstation für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 100 Aufstellung: Nassaufstellung Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Schachtsystem: LW 600 Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau ins Erdreich Auslieferungszustand: Modulbausatz zur bauseitigen Montage Anlagen Typ: Tronic ATEX zertifiziert: nein Abmessungen Gewicht netto: 153 kg Gewicht brutto: 160 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm Einbautiefe: 800 - 1250 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 806 mm Breite: 806 mm Verpackungsmaß Länge: 1200 mm Verpackungsmaß Breite: 800 mm Verpackungsmaß Höhe: 1220 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Anschluss Kabelleerrohr (DN): 100 Entlüftungsanschluss (DN): 100 Abstand Rohrmitte Auslauf zu Behälterboden: 482 mm Abstand Rohrsohle Zulauf zu Behälterboden: 400 mm Abstand Rohrmitte Zulauf zu Behälterboden: 455 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 600 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte rund Abdeckung Material: Grauguss mit Betonfüllung Abdeckung Farbe: schwarz Abdeckung Breite: 680 mm Abdeckung Höhe: 50 mm Abdeckung Länge: 680 mm Verriegelung: unverriegelt Belastungsklasse: D 400 (EN 124) Fördereinrichtung Pumpe: GTF 1200 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,98 Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 15,5 m³/h Förderhöhe max.: 9 m Drehzahl: 2650 U/min Leistung P1: 1,4 kW Leistung P2: 0,84 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchglocke Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Nennstrom: 6,2 A
Produktvideo
Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Spritzschutzset für optische Sonde | 28706 | Anzeigen | |
Schaltgerät Comfort Mono, 230 V | 28731 | Anzeigen | |
Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen | |
Batterie 9 V Block | 680034 | Anzeigen | |
Abdeckplatte Klasse D, Betonguss | 680059 | Anzeigen | |
Dichtung für Druckabgang | 680067 | Anzeigen | |
Druckschlauch Meterware, 6x4 mm 100 natur | 680071 | Anzeigen | |
Tauchglocke ohne Schlauch | 680108 | Anzeigen | |
Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen | |
Pumpenfuß für Pumpstationen | 680362 | Anzeigen | |
Spiralgehäuse für Kugeldurchgang 30 mm | 680363 | Anzeigen | |
Laufrad für Kugeldurchgang 30 mm | 680366 | Anzeigen | |
Steigleitung 800-1250 mm, ab 02/2016 | 680449 | Anzeigen | |
Rückflussverhinderer mit Rückschlagklappe | 680457 | Anzeigen | |
Pumpenverbindung passend für Pumpstationen, ab 01/2016 | 680476 | Anzeigen | |
Pumpenanschluss Mono, passend für Pumpstationen | 680479 | Anzeigen | |
Dichtungsset Rückschlagklappe, Dichtungen | 680490 | Anzeigen | |
Austauschpumpe Aquadive GTF 1200 ohne Schwimmerschalter, 10 m | 680595 | Anzeigen | |
Sondenklemme für Pegelsonde und Tauchglocke | 680729 | Anzeigen | |
Adapter Set optische Sonde | 80892 | Anzeigen | |
Ersatzteilset optische Sonde 15 m Kabel | 80988 | Anzeigen | |
Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen | |
Dichtung für Aufsatzstücke d: 600 mm | 860116 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung | |
Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung): ja
- Abwasserart (abwasserart_de): fäkalienfrei
- Schaltgerät (schaltgeraet): Comfort
- TÜV Prüfzeichen (pruefzeichen): ID 1111241937
- Einbausituation (einbausituation): Einbau ins Erdreich
- Belastungsklasse (belastungsklasse): D 400 (EN 124)
- Pumpe (pumpe): GTF 1200
- Einbautiefe (einbautiefe): 800 mm
- Laufrad Typ (laufrad_typ): Freistromrad
- Zulauf Nennweite (DN) (zulauf_nennweite_dn): 150 mm
