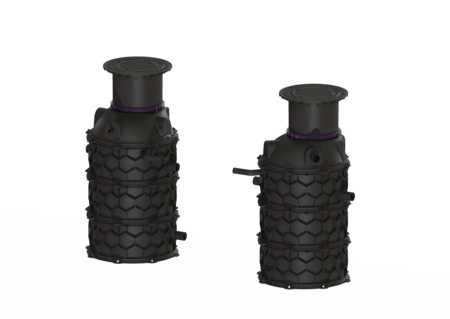

Fettabscheider EasyClean ground

NS 2, Auto Mix & Pump, 760-1200 mm, A/B

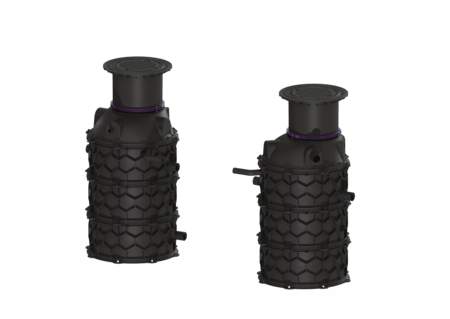

93002/120B-PVS-TS
93002/120B-PVS-TS

KESSEL Fettabscheider EasyClean ground, Entsorgung Auto Mix & Pump, NS 2,00, Belastungsklasse B 125, Einbautiefe 760 - 1200 mm, Entsorgungsart automatisches Entsorgungs- und Reinigungssystem, SPF 300 IP68

  • Programmgesteuerte Entsorgungs- und Spüleinrichtung
  • Individualisierung über Schaltgerät möglich
  • Saubere und geruchslose Entsorgung und Reinigung
Artikelnummer 93002/120B-PVS-TS
Preisgruppe 60
Preis 22.378,70  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

    Fettabscheider EasyClean ground NS 2, Auto Mix & Pump, 760-1200 mm, A/B
    Der Abscheider für fetthaltiges Abwasser zum Einbau ins Erdreich besteht aus einem Fettabscheider sowie einem Technikschacht. Die zweiteilige Anlage aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang sowie einer integrierten Probenahmeeinrichtung ausgestattet. Der Zugang für Reinigungs- und Wartungsarbeiten ist über Revisionsöffnungen möglich mit Aufsatzstücken aus Kunststoff zum stufenlosen Höhen- und Niveauausgleich. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung und geruchsneutrale Entsorgung erfolgt dabei über eine außenliegende, überflutbare Pumpe, die in einem separaten Technikschacht verbaut ist und mit einem Absperrschieber vom Behälter getrennt werden kann. Der vollautomatische Programmablauf wird durch ein anwenderfreundliches Schaltgerät mit mehrzeiliger Displayanzeige gesteuert, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Das Schaltgerät mit einer Kabellänge von 10 m ist werkseitig im Technikschacht verbaut. Über eine Fernbedienung kann die Reinigung und Entsorgung von einer entfernten Stelle aus gestartet werden. Durch das individualisierbare Reinigungsprogramm mit Schnellwahlfunktion kann die Reinigung bedarfsgerecht an die örtlichen Gegebenheiten angepasst werden. Mithilfe einer vollautomatisierten Spülung der Trinkwasserleitungen kann die Einhaltung der Trinkwasser-Hygiene-Verordnung gewährleistet werden. Die Fülleinrichtung und Magnetventile müssen bauseitig in einem trockenen Raum installiert werden. Die Verbindungen zwischen Fettabscheider und Technikschacht sowie die Leerrohre und Verbindungen sind bauseitig zu erstellen. (siehe Verbindungs- und Anschlussset 917421). Bei Belastungsklasse D ist bauseits eine Lastverteilungsplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Hinweis Einbau: Erdeinbau frostfreie Tiefe 1200 mm Absperreinrichtung: ja Entsorgungsvariante: Auto Mix & Pump Schredder-Mix-System: ja Schauglas: nein Nenngröße (NS): 2,00 SonicControl: nein Entsorgungseinrichtung: Entsorgungspumpe Fülleinrichtung nach DIN 1988: ja Entsorgungsart: automatisches Entsorgungs- und Reinigungssystem Wasserversorgung: 2 Magnetventile 1" Probenahmeeinrichtung: Typ NBG Tragfähigkeit (DIN 19901): E2 Allgemeine Merkmale Norm: EN 1825: 2004 Abmessungen Gewicht netto: 470 kg Gewicht brutto: 490 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Durchmesser: 648 mm Länge max.: 2790 mm Einbautiefe: 760 - 1200 mm Einbringmaß Länge: 1425 mm Einbringmaß Breite: 1235 mm Behälter/Grundkörper Abstand Rohrsohle Auslauf zu Behälterboden: 845 mm Abstand Rohrsohle Zulauf zu Behälterboden: 955 mm Auslauf Nennweite (DA): 110 mm Auslauf Nennweite (DN): 100 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, PVC-KG-Rohre nach DIN 19534, PP oder AS Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Dichtheit: geruchs- und tagwasserdicht Abwasserinhalt Abscheiderinhalt: 370 l Gesamtvolumen: 570 l Schlammfanginhalt: 200 l Speichermenge an Fett: 120 l Fördereinrichtung Pumpe: SPF 300 IP68 Anzahl Pumpen: 1 Gewicht Pumpe: 44 kg Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: ja Motorschutz Schalter: ja Erforderliche Absicherung (RCD): 30 mA Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: nein Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Generalinspektion Fettabscheider EasyClean ground, mit Dichtheitsprüfung 917411/G Anzeigen
    Inbetriebnahme und Einweisung für Fettabscheider 917415 Anzeigen
    Generalinsp. Zusatzpr. Dichtheit Rohrstränge Fett-/Leichtfl.-Abscheider 917417 Anzeigen
      Bezeichnung Artikelnummer
    72300 Connect Pro Modul LTE für SG mit Connect Pro Schnittstelle 72300 Anzeigen
    72999 Connect Pro Modul LoRa für SG mit Connect Pro Schnittstelle 72999 Anzeigen
    9151010B Probenahmeschacht LW 1000, DN 100, Klasse B 9151010B Anzeigen
    915402 Verlängerungsstück System 400, H: 600 mm, kürzbar 915402 Anzeigen
    915761/120B-1000 Probenahmeschacht Typ München, DN 100, Klasse B 915761/120B-1000 Anzeigen
    915761/120B-SWA Probenahmeschacht DN 100, mit Staufix, Klasse B 915761/120B-SWA Anzeigen
    915880A Probenahmeschacht LW 400, DN 100/150, Klasse A 915880A Anzeigen
    915880B Probenahmeschacht LW 400, DN 100/150, Klasse B 915880B Anzeigen
    915881A Probenahmeschacht d: 450 mm, DN 100, Klasse A 915881A Anzeigen
    915881B Probenahmeschacht d: 450 mm, DN 100, Klasse B 915881B Anzeigen
    915882B Probenahmeschacht DN 150, Klasse B 915882B Anzeigen
    917413 Einbauschrank zur Aufputzmontage 917413 Anzeigen
    917414 Einbauschrank zur Unterputzmontage 917414 Anzeigen
    917419.00 Direktentsorgung Entsorgungsanschluss rechts 917419.00 Anzeigen
    917419.50 Direktentsorgung Entsorgungsanschluss links 917419.50 Anzeigen
    Direktentsorgung LW 400, Entsorgungsanschluss rechts 917420.00 Anzeigen
    Direktentsorgung LW 400, Entsorgungsanschluss links 917420.50 Anzeigen
    917422B Entsorgungsschacht LW 400, erdverbaute Abscheider, A/B 917422B Anzeigen
    917422D Entsorgungsschacht LW 400, erdverbaute Abscheider, D 917422D Anzeigen
    917460 Verlängerungsstück d: 600 mm, Aufstockung 500 mm 917460 Anzeigen
    917821 Schichtdicken-Messgerät SonicControl, für Fettabscheider 917821 Anzeigen
    917823 Kabeldurchführung SonicControl Set für Fettabscheider Erdeinbau 917823 Anzeigen
    917871 Kabelverlängerung 10 m, für SonicControl Fettabscheider 917871 Anzeigen
    917872 Kabelverlängerung 20 m, für SonicControl Fettabscheider 917872 Anzeigen
    917873 Kabelverlängerung 30 m, für SonicControl Fettabscheider 917873 Anzeigen
      Bezeichnung Artikelnummer
    • Entsorgungsvariante (entsorgungsvariante): Auto Mix & Pump
    • Schaltgerät (schaltgeraet): ja
    • Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungspumpe
    • Schredder-Mix-System (schredder_mix_system): ja
    • Nenngröße (NS) (nenngroesse): 2
    • Belastungsklasse (belastungsklasse): B 125 (EN 124)
    • Einbautiefe (einbautiefe): 760  mm
