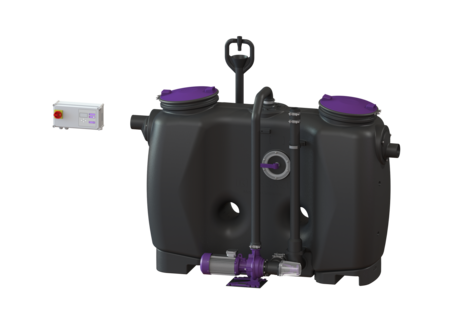

Fettabscheider EasyClean free
NS 4, Auto Mix
KESSEL Fettabscheider EasyClean free, Entsorgung Auto Mix, NS 4,00, Schaltgerät, freie Aufstellung, Entsorgungsart automatisches Reinigungssystem
- Fließrichtung durch selbstdichtende Wechselstutzen änderbar (NS 2 - NS 10)
- Wartungsarmer Betrieb
- Individualisierung über Schaltgerät möglich
Artikelnummer | 93004.01/DSP |
---|---|
GTIN | 4026092060834 |
Preisgruppe | 60 |
Preis | Preis auf Anfrage |
Fettabscheider EasyClean free NS 4, Auto Mix
Der Abscheider für fetthaltiges Abwasser ist für die freie Aufstellung in frostgeschützten Räumen geeignet und verzichtet auf metallische Bauteile im Behälter. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) ist mit einem integrierten Schlammfang ausgestattet und besitzt ein konisch zulaufendes Bodenteil für eine schnelle und saubere Entsorgung. Zwei geruchsdichte Deckel mit Schnellspannverschlüssen ermöglichen einen einfachen Zugang für Reinigungs- und Wartungsarbeiten. Das innovative Schredder-Mix-System mit integriertem Zerhacker übernimmt die Homogenisierung und Umwälzung des Behälterinhaltes. Die Reinigung erfolgt dabei über eine außenliegende Pumpe, die mit einem Absperrschieber vom Behälter getrennt werden kann. Für die geruchsneutrale manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Der vollautomatische Programmablauf wird durch ein anwenderfreundliches Schaltgerät mit mehrzeiliger Displayanzeige gesteuert, das über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden kann. Über eine optional erhältliche Fernbedienung kann die Reinigung und Entsorgung von einer entfernten Stelle aus gestartet werden. Durch das individualisierbare Reinigungsprogramm mit Schnellwahlfunktion kann die Reinigung bedarfsgerecht an die örtlichen Gegebenheiten angepasst werden. Nach der Entsorgung sind nur noch max. 3 Liter Schlammrestvolumen im Behälter vorhanden. Mithilfe einer vollautomatisierten Spülung der Trinkwasserleitungen kann die Einhaltung der Trinkwasser-Hygiene-Verordnung gewährleistet werden. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Absperreinrichtung: ja Entsorgungsvariante: Auto Mix Schredder-Mix-System: ja Schauglas: ja Nenngröße (NS): 4,00 SonicControl: nein Entsorgungseinrichtung: Entsorgungsanschluss Fülleinrichtung nach DIN 1988: ja Entsorgungsart: automatisches Reinigungssystem Wasserversorgung: 2 Magnetventile 1" Tragfähigkeit (DIN 19901): F3 Allgemeine Merkmale Material: PE Norm: EN 1825: 2004 Einbausituation: freie Aufstellung Auslieferungszustand: installationsfertig (elektrische Komponenten, Verbindungsteile sind bauseits anzuschließen) Lieferumfang: Storz-B-Kupplung R 2 1/2 " für Saugwagenanschluss Abmessungen Gewicht netto: 157,5 kg Gewicht brutto: 187,5 kg Aufstellfläche Länge: 2116 mm Aufstellfläche Breite: 842 mm Aufstellfläche Höhe: 1767 mm Einbringmaß Länge: 1880 mm Einbringmaß Breite: 680 mm Einbringmaß Höhe: 1483 mm Verpackungsmaß Länge: 1900 mm Verpackungsmaß Breite: 1050 mm Verpackungsmaß Höhe: 1520 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 65 Druckabgang (DA): 75 mm Abstand Rohrsohle Auslauf zu Behälterboden: 985 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1055 mm Auslauf Nennweite (DA): 110 mm Auslauf Nennweite (DN): 100 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Anschluss Zu-/Auslaufstutzen: PE-HD-Rohre nach DIN 19537, HT-Rohre nach DIN 19560, PP oder AS Wartungsöffnung: 420 mm Abdeckungsmerkmale Abdeckungsart: Deckel Abdeckung Material: Kunststoff Abdeckung Farbe: violett Verriegelung: Schnellspannverschluss Dichtheit: geruchsdicht Abwasserinhalt Abscheiderinhalt: 400 l Gesamtvolumen: 800 l Schlammfanginhalt: 400 l Speichermenge an Fett: 160 l Fördereinrichtung Pumpe: SPF 300 KE 2.0 Anzahl Pumpen: 1 Gewicht Pumpe: 44 kg Anschlusstyp: Direktanschluss Nennstrom: 6,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,87 Schutzart Pumpe: IP 55 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 60 m³/h Förderhöhe max.: 17 m Drehzahl: 2850 U/min Leistung P1: 3,6 kW Leistung P2: 3 kW Betriebsart: S2 - 30 Min. Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Radiallaufrad mit Zerhacker Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: ja Motorschutz Schalter: ja Erforderliche Absicherung (RCD): 30 mA Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: nein USB-Schnittstelle: nein Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: nein Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 400 V
Produktvideo
Die KESSEL Fettabscheider EasyClean bringen Einbaufreundlichkeit, Reinigungsleistung und Energieeffizienz auf ein neues Niveau.
Einbauvideo
Das automatische Schichtdickenmessgerät SonicControl ist schnell und einfach installiert. Hier zeigen wir Ihnen die notwendigen Schritte.
Bezeichnung | Artikelnummer |
---|
Bezeichnung | Artikelnummer | ||
---|---|---|---|
GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen | |
Probenahmeeinrichtung DN 100, Typ München | 915860-M | Anzeigen | |
Probenahmeeinrichtung DN 100, Typ NBG | 915860-NBG | Anzeigen | |
Probenahmeeinrichtung DN 100/150, Auslauf senkrecht | 915870 | Anzeigen | |
Probenahmeeinrichtung DN 100/150, Auslauf waagrecht | 915871 | Anzeigen | |
Fernbedienung RemoteControl | 916601 | Anzeigen | |
Einbauschrank zur Aufputzmontage | 917413 | Anzeigen | |
Einbauschrank zur Unterputzmontage | 917414 | Anzeigen | |
Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen | |
Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen | |
Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen | |
Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
Bezeichnung | Artikelnummer | ||
---|---|---|---|
Dichtung DN 150 | 680003 | Anzeigen | |
Schlauchschelle d: 110 mm | 680126 | Anzeigen | |
Dichtung DN 200 | 680128 | Anzeigen | |
Schraube 10x3, A2 | 680164 | Anzeigen | |
Ventil 2-Wege-Umverteiler | 680275 | Anzeigen | |
Absperrschieber DN 100, Kunststoff, waagerecht | 680329 | Anzeigen | |
Schaltgerät Auto Mix & Pump, 6,5 , 7,5 und 10 A | 680342 | Anzeigen | |
Verbindungsschlauch DN 100, L: 100 mm | 680434 | Anzeigen | |
Zulaufstutzen für Fettabscheider NS 2-4 | 680435 | Anzeigen | |
Auslaufstutzen für Fettabscheider NS 2-4 | 680437 | Anzeigen | |
Zu-/Auslaufbauwerk für Fettabscheider NS 2-10 | 680439 | Anzeigen | |
Verbindungsschlauch mit Schlauchschellen, DN 75, L: 100 mm | 680555 | Anzeigen | |
Stellmotor Ausführung Fließrichtung links/rechts | 680832 | Anzeigen | |
Magnetventil 1 Zoll | 85047 | Anzeigen | |
Schauglas für Fettabscheider EasyClean | 913109 | Anzeigen | |
Deckel d: 420 mm, ab 04/2004 | 916904 | Anzeigen | |
Spannverschluss für Deckel 420 mm, ab 04/2004 | 917004 | Anzeigen | |
Dichtung für Deckel d: 420 mm | 917204 | Anzeigen | |
Radiallaufrad mit Schneidplatte und Wirbler, 3,0 kW | 917854 | Anzeigen | |
Schneidplatte für Pumpe 3,0 kW | 917855 | Anzeigen | |
Austauschpumpe SPF 300 KE 2.0 Homogenisator, 3,0 kW | 917856 | Anzeigen |
Einbau- und Bedienungsanleitung | |
---|---|
CAD Zeichnung | |
Prüfberichte und Zertifikate | |
Leistungserklärung | |
Konformitätserklärung |
- Material (material): PE
- CE Kennzeichnung (ce_kennzeichnung): ja
- Schaltgerät (schaltgeraet): ja
- Abdeckung Material (abdeckung_material): Kunststoff
- Entsorgungseinrichtung (entsorgungseinrichtung): Entsorgungsanschluss
- Einbausituation (einbausituation): freie Aufstellung
- Schredder-Mix-System (schredder_mix_system): ja
- Nenngröße (NS) (nenngroesse): 4
- Schauglas (schauglas): ja
- Fülleinrichtung nach DIN 1988 (fuelleinrichtung): ja
- Aufstellfläche Breite (aufstellflaeche_breite): 842 mm
- Aufstellfläche Länge (aufstellflaeche_laenge): 2.116 mm
