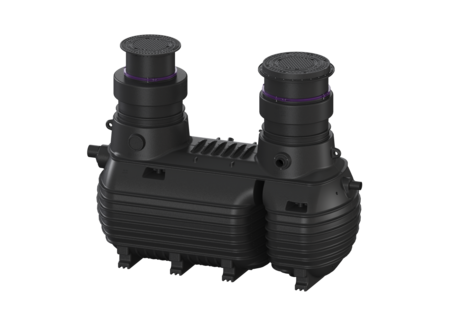

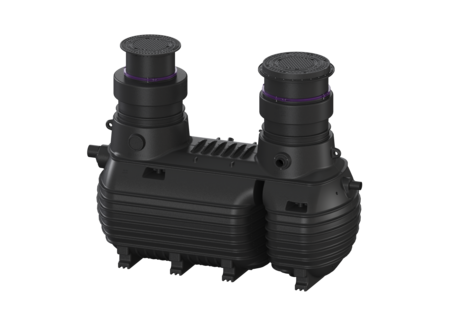

Fettabscheider EasyClean ground
Multi, Direct-L, NS 10, T 170 mm, B 125
KESSEL Fettabscheider EasyClean ground, Entsorgung Direct, NS 10, Belastungsklasse B 125, Einbau ins Erdreich, Einbautiefe 1150 - 1630 mm, Entsorgungsart manuell, Fließrichtung links, Zisterne
- geruchsarme und saubere Entsorgung
- definierte Entsorgungsstelle
- vollständige Entleerung des Abscheiders
| Artikelnummer | 96010-DL-170B |
|---|---|
| GTIN | 4026092109977 |
| Preisgruppe | 60 |
| Preis |
16.948,80
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
| Lieferzeit | siehe KESSEL Webshop |
Fettabscheider EasyClean ground Multi, Direct-L, NS 10, T 170 mm, B 125
Die Anlage zum Einbau ins Erdreich besteht aus einer Kombination aus einem Abscheider für fetthaltiges Abwasser inkl. Schlammfang, einer Probenahmeeinrichtung sowie einer Pumpstation. Der Behälter aller Anlagenteile ist aus dauerhaft beständigem Kunststoff (PE) gefertigt. Der Zugang für Reinigungs- und Wartungsarbeiten zu den einzelnen Anlagenteilen ist über zwei Revisionsöffnungen möglich. Für die geruchsreduzierte manuelle Entsorgung ist ein Direktentsorgungsstutzen vorhanden. Die Pumpstation ist mit zwei überflutbaren Pumpen inklusive Rückflussverhinderer ausgestattet. Die Ansteuerung der Pumpen erfolgt über eine Pegelsonde. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das in die Gebäudeleittechnik eingebunden werden oder optional Alarm- und Sammelstörmeldungen ausgeben kann. Bei Belastungsklasse D ist bauseitig eine Lastverteilplatte zu verbauen. Die Bewehrungspläne sind bei KESSEL erhältlich. Gewährleistung auf den Werkstoff PE 20 Jahre. Ausführung Fließrichtung: links Schachtsystem: Zisterne Entsorgungsvariante: Direct Schredder-Mix-System: nein Nenngröße (NS): 10 Entsorgungseinrichtung: Entsorgungsrohr Entsorgungsart: manuell Allgemeine Merkmale Einbausituation: Einbau ins Erdreich Abmessungen Gewicht netto: 853 kg Gewicht brutto: 885 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 1800 mm Einbautiefe: 1150 - 1630 mm Einbringmaß Länge: 3720 mm Länge: 3490 mm Breite: 1670 mm Verpackungsmaß Länge: 5024 mm Verpackungsmaß Breite: 2870 mm Verpackungsmaß Höhe: 1960 mm Höhe Druckstutzen: 1310 mm Behälter/Grundkörper Druckabgang (DN): 100 Druckabgang (DA): 110 mm Abstand Rohrsohle Zulauf zu Behälterboden: 1250 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 Zulauf Anzahl: 1 Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Verriegelung: Lock & Lift Belastungsklasse: B 125 (EN 124) Abwasserinhalt Abscheiderinhalt: 2285 l Fettschichtdicke max.: 125 mm Gesamtvolumen: 3285 l Schlammfanginhalt: 1000 l Speichermenge an Fett: 400 l Fördereinrichtung Pumpe: GTK 2600 Anzahl Pumpen: 2 Gewicht Pumpe: 40 kg Anschlusstyp: Direktanschluss Schutzklasse: I Isolationsklasse: H Cos phi - Leistungsfaktor: 0,81 Schutzart Pumpe: IP 68 (20m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 71 m³/h Förderhöhe max.: 19,6 m Drehzahl: 2900 U/min Leistung P1: 2,6 kW Leistung P2: 2,1 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Einkanalrad Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 4,5 A Steuerung Motorschutz Schalter: ja Alarmgeber: Pegelsonde Instrument Niveauerfassung: Pegelsonde Art Niveauerfassung: hydrostatisch Anschlusstyp: Direktanschluss Mehrzeilige Displayanzeige: ja Batteriepufferung: ja
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Inbetriebnahme und Einweisung Pumpstation Aquapump XL Duo, S | 80210 | Anzeigen |
 | Einbau und Anschluss elektrischer Anlagenkomponenten | 80220.10 | Anzeigen |
 | Betriebstagebuch für Fettabscheider | 917409 | Anzeigen |
 | Generalinspektion Fettabscheider EasyClean ground, mit Dichtheitsprüfung | 917411/G | Anzeigen |
 | Inbetriebnahme und Einweisung EasyClean ground Multi | 917415/M | Anzeigen |
 | Dichtheitsprüfung d. Rohrstränge Fett-/Leichtfl.-Abscheider | 917417 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aushebeschlüssel für Abdeckplatten | 680278 | Anzeigen |
 | Dichteinsatz 400 V für Anlagen in 400 V | 681179 | Anzeigen |
 | Dichtset Kabelleerrohr 400V zur gebäudeseitigen Abdichtung | 85402 | Anzeigen |
 | Einbauschrank zur Aufputzmontage | 917413 | Anzeigen |
 | Einbauschrank zur Unterputzmontage | 917414 | Anzeigen |
 | Entsorgungsschacht LW 400, erdverbaute Abscheider, D | 917422D | Anzeigen |
 | Verlängerung Kugelhahn für EasyClean ground Multi | 917521 | Anzeigen |
 | Schichtdicken-Messgerät SonicControl, für Fettabscheider | 917821 | Anzeigen |
 | Sensor, Schichtdickenmessgerät für Fettabscheider | 917832 | Anzeigen |
 | Kabelverlängerung 10 m, für SonicControl Fettabscheider | 917871 | Anzeigen |
| Kabelverlängerung 20 m, für SonicControl Fettabscheider | 917872 | Anzeigen |
| Kabelverlängerung 30 m, für SonicControl Fettabscheider | 917873 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen |
| Aushebeschlüssel für Abdeckplatten | 680278 | Anzeigen |
 | Dichtung für Schachtmodul LW 1000 | 680375 | Anzeigen |
 | Klemmring für Aufsatzstücke d: 800 mm | 680568 | Anzeigen |
 | Pegelsonde mit Sondenklemme | 680600 | Anzeigen |
 | Austauschpumpe Aquadive GTK 1300 ohne Schwimmerschalter, 10 m | 680610 | Anzeigen |
 | Austauschpumpe Aquadive GTK 2600 ohne Schwimmerschalter, 10 m | 680611 | Anzeigen |
 | Sondenklemme für Pegelsonde und Tauchglocke | 680729 | Anzeigen |
 | Abdeckplatte LW 600 Lock&Lift, Klasse B, Abscheider | 681102 | Anzeigen |
 | Abdeckplatte LW 600 Lock&Lift, Klasse D, Abscheider | 681104 | Anzeigen |
 | Dichtung d: 630 mm, ab 01/2015 | 860104 | Anzeigen |
 | Aufsatzstück LW 600 Kunststoff, höhenverstellbar 65 - 579 mm | 860152 | Anzeigen |
 | Hebewerkzeug Goliath für Schachtabdeckungen | 917112 | Anzeigen |
| Verlängerung Kugelhahn für EasyClean ground Multi | 917521 | Anzeigen |
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Nenngröße (NS) (nenngroesse): 10
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Einbautiefe (einbautiefe): 1.150 mm
- Fließrichtung (fliessrichtung): links
- Entsorgungseinrichtung (entsorgungseinrichtung):
Entsorgungsrohr
