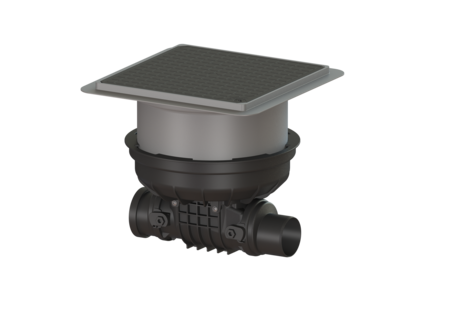

Rückstauverschluss Staufix

DN 90, Bodenplatte, schwarz, Typ 2

KESSEL Rückstauverschluss Staufix, Nennweite (DN) 90, Abwasser fäkalienfrei, Verriegelung Lock & Lift, Verriegelung Deckel, Einbau in die Bodenplatte, Abdeckungsart Abdeckplatte

  • Optionale Rattenschutzklappe für zusätzliche Sicherheit
  • Verschiedene Abdeckungen bei Einbau in die Bodenplatte verfügbar
  • Alternativ auch als Modulset erhältlich
Artikelnummer 730090.10S
GTIN 4026092076309
Preisgruppe 10
Preis 627,70  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

Rückstauverschluss Staufix DN 90, Bodenplatte, schwarz, Typ 2
Der Rückstauverschluss für fäkalienfreies Abwasser ist mit zwei mechanischen Klappen ausgestattet, die bei Rückstau selbsttätig schließen. Eine Klappe dient gleichzeitig als handverriegelbarer Notverschluss. Durch das modulare KESSEL-Baukastensystem können bestehende Anlagen problemlos zum Rückstauverschluss StaufixControl umgerüstet werden. Ausführung Edelstahlklappe als Rattenschutz: nein Notverschluss: ja Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: EN 13564 Nennweite (DN): 90 Außendurchmesser (DA): 90 mm Abwasserart: fäkalienfrei Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: installationsfertig (Verbindungsteile sind bauseits anzuschließen) Rückstauschutz: Typ 2 Abmessungen Gewicht netto: 6,42 kg Gewicht brutto: 9 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3 mm Aussparungsmaß Breite: 750 mm Aussparungsmaß Länge: 750 mm Gefällesprung: 8 mm Einbautiefe: 287 - 410 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 444 mm Breite: 444 mm Verpackungsmaß Länge: 586 mm Verpackungsmaß Breite: 486 mm Verpackungsmaß Höhe: 496 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Farbe: schwarz Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Verriegelung: Lock & Lift Belastungsklasse: L 15 (EN 1253-1) Dichtheit: tagwasserdicht
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
  Bezeichnung Artikelnummer
Fernsignalgeber zur opt./akust. Meldung bei Rückstau 72222 Anzeigen
Funkempfänger als Schaltsteckdose 72223 Anzeigen
Verlängerungsstück vertiefter Einbau, mit Flansch 830070 Anzeigen
Verlängerungsstück vertiefter Einbau, Flansch/Gegenflansch 830073 Anzeigen
Verlängerungsstück Bodenplatte, für WU-Beton 830075 Anzeigen
  Bezeichnung Artikelnummer
Batterie 3 V für Schaltgerät 680665 Anzeigen
Dichtung Deckeldichtung für Staufix DN 90-110 686112 Anzeigen
Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
Dichtung Lippendichtung, System 330 mm 686115 Anzeigen
Prüftrichter mit Dichtung 70214 Anzeigen
Rückstauklappe DN 100 70231 Anzeigen
Einschiebeteil DN 100, mit Dichtung 70241 Anzeigen
Verriegelungsdeckel DN 90-100, mit Notverschluss 72229 Anzeigen
Abdeckplatte befliesbar, tagwasserdicht 830052 Anzeigen
Spitzende DN 90 83090 Anzeigen
Muffe DN 90 83091 Anzeigen
Einbau- und Bedienungsanleitung
CAD Zeichnung
Prüfberichte und Zertifikate
Leistungserklärung
  • Nennweite (DN) (nennweite): 90
  • Abdeckung Material (abdeckung_material): Kunststoff
  • Einbausituation (einbausituation): Einbau in die Bodenplatte
  • CE Kennzeichnung (ce_kennzeichnung): ja
  • Abwasserart (abwasserart_de): fäkalienfrei
  • Rückstauschutz (rueckstauschutz): Typ 2
  • Edelstahlklappe als Rattenschutz (edelstahlklappe_rattenschutz): nein
  • Länge (laenge): 444  mm
  • Breite (breite): 444  mm
