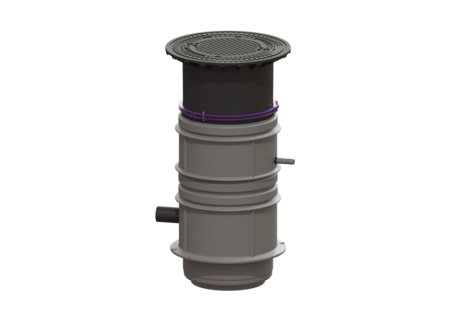

Pumpstation Aquapump Medium
Mono, GTF1200, 1300-1750 mm, Klasse B
KESSEL Pumpstation Aquapump Medium, Mono, Abwasser fäkalienfrei, Belastungsklasse B 125, Einbautiefe 1300 - 1750 mm, Höhe 103 mm, mit einer überflutbaren GTF 1200 Pumpe, Niveauerfassung mechanisch
- Höchste Sicherheit
- Werkseitig vorkonfiguriert
- Schachtsystem LW 600 passend zum Einbau ins Erdreich
| Artikelnummer | 827820B |
|---|---|
| GTIN | 4026092045732 |
| Preisgruppe | 60 |
| Preis |
3.485,30
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
| Lieferzeit | siehe KESSEL Webshop |
Pumpstation Aquapump Medium Mono, GTF1200, 1300-1750 mm, Klasse B
Die Pumpstation für fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Als Sammelbehälter dient ein Schachtsystem LW 600 aus dauerhaft beständigem Kunststoff (PE-LLD) mit offenem Pumpenraum und universalen Anschlussmöglichkeiten. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Einzelanlage Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 100 Aufstellung: Nassaufstellung Pumpensteuerung: mit Schwimmerschalter Rückflussverhinderer: integriert Druckabgang: waagrecht Schachtsystem: LW 600 Allgemeine Merkmale Farbe: schwarz Norm: EN 12050-2 Abwasserart: fäkalienfrei Einbausituation: Einbau ins Erdreich Auslieferungszustand: Modulbausatz zur bauseitigen Montage Anlagen Typ: Mono Abmessungen Gewicht netto: 121 kg Gewicht brutto: 128 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 2000 mm Einbautiefe: 1300 - 1750 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 806 mm Breite: 806 mm Verpackungsmaß Länge: 1200 mm Verpackungsmaß Breite: 800 mm Verpackungsmaß Höhe: 1720 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Anschluss Kabelleerrohr (DN): 100 Entlüftungsanschluss (DN): 100 Abstand Rohrmitte Auslauf zu Behälterboden: 894 mm Abstand Rohrsohle Zulauf zu Behälterboden: 400 mm Abstand Rohrmitte Zulauf zu Behälterboden: 455 mm Zulauf Nennweite (DA): 160 mm Zulauf Nennweite (DN): 150 Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 600 mm Lichte Weite Einstieg (LW): 600 mm Abdeckungsmerkmale Abdeckungsart: Abdeckplatte rund Abdeckung Material: Grauguss Abdeckung Farbe: schwarz Abdeckung Breite: 648 mm Abdeckung Höhe: 103 mm Abdeckung Länge: 648 mm Verriegelung: unverriegelt Belastungsklasse: B 125 (EN 124) Fördereinrichtung Pumpe: GTF 1200 Anzahl Pumpen: 1 Gewicht Pumpe: 10 kg Anschlusstyp: Schuko 2-polig Betriebsspannung: 230 V Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,98 Schutzart Pumpe: IP 68 (3m) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 15,5 m³/h Förderhöhe max.: 9 m Drehzahl: 2650 U/min Leistung P1: 1,4 kW Leistung P2: 0,84 kW Betriebsart: S3 - 50 % Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Freistromrad Erforderliche Absicherung Pumpe: C 16 A Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 6,2 A Steuerung Instrument Niveauerfassung: Schwimmerschalter Art Niveauerfassung: mechanisch Betriebsspannung: 230 V Anschlusstyp: Schuko 2-polig Länge Netzanschlussleitung Schaltgerät: 1,4 m
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Warngerät mit Elektrodensonde | 20222 | Anzeigen |
 | Warngerät mit optischer Sonde | 20223 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | Adapterstecker Schweiz Schutzkontakt 230 V | 28087 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Klemmdose für Verlängerung Pegelsonde | 28799 | Anzeigen |
 | Ersatzteilset optische Sonde 5 m Kabel | 80888 | Anzeigen |
 | Kabelzubehör Verlängerung für Sonde | 80889 | Anzeigen |
 | Kabelzubehör Verlängerung für Pumpe | 80891 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Freiluftsäule B: 590 mm, für Einbau Schaltgeräte | 97714 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Freiluftsäule B: 460 mm, für Einbau Schaltgeräte | 97716 | Anzeigen |
| Freiluftsäule B: 785 mm, für Einbau Schaltgeräte | 97723 | Anzeigen |
| Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte | 97724 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Einhandverschluss für Rückflussverhinderer | 680018 | Anzeigen |
 | Dichtung für Druckabgang | 680067 | Anzeigen |
 | Klemmring für Aufsatzstücke d: 600 mm | 680276 | Anzeigen |
 | Pumpenfuß für Pumpstationen | 680362 | Anzeigen |
 | Spiralgehäuse für Kugeldurchgang 30 mm | 680363 | Anzeigen |
 | Laufrad für Kugeldurchgang 30 mm | 680366 | Anzeigen |
 | Steigleitung 1300 - 1750 mm | 680450 | Anzeigen |
 | Rückflussverhinderer mit Rückschlagklappe | 680457 | Anzeigen |
 | Pumpenverbindung passend für Pumpstationen, ab 01/2016 | 680476 | Anzeigen |
 | Pumpenanschluss Mono, passend für Pumpstationen | 680479 | Anzeigen |
 | Dichtungsset Rückschlagklappe, Dichtungen | 680490 | Anzeigen |
 | Austauschpumpe Aquadive GTF 1200 mit Schwimmerschalter, 10 m | 680594 | Anzeigen |
 | Einhandverschluss für Gewindeanschluss | 680698 | Anzeigen |
 | Sondenklemme für Pegelsonde und Tauchglocke | 680729 | Anzeigen |
 | Dichtung für Rohrdurchführung, DN 100 | 850117 | Anzeigen |
 | Dichtung für Aufsatzstücke d: 600 mm | 860116 | Anzeigen |
 | Abdeckplatte Klasse B, Grauguss mit Betonfüllung | 860131 | Anzeigen |
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Prüfberichte und Zertifikate | |
| Leistungserklärung | |
| Konformitätserklärung |
- CE Kennzeichnung (ce_kennzeichnung):
ja
- Abwasserart (abwasserart_de):
fäkalienfrei
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241937
- Einbausituation (einbausituation):
Einbau ins Erdreich
- Belastungsklasse (belastungsklasse): B 125 (EN 124)
- Pumpe (pumpe): GTF 1200
- Einbautiefe (einbautiefe): 1.300 mm
- Laufrad Typ (laufrad_typ): Freistromrad
- (schaltgeraet):
- Zulauf Nennweite (DN) (zulauf_nennweite_dn): 150
