Rückstauhebeanlage Ecolift XL
Duo, 2 mech. Klappen, SPF 4500-S1, Konus

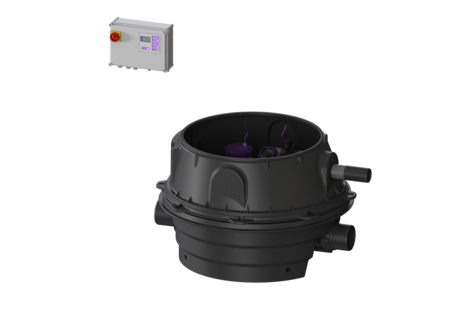

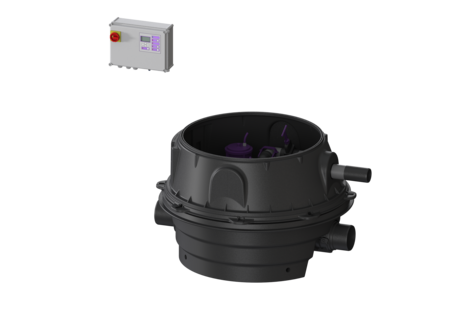

KESSEL Rückstauhebeanlage Ecolift XL, Abwasser fäkalienfrei, Doppelanlage, 2 mechanische Rückstauklappen, mit 2 überflutbaren SPF 4500-S1 EcoXL Pumpen, Schaltgerät Connect Pro, Variante niedrigster Einbau
- Abwasserentsorgung ohne Betriebsunterbrechung sogar bei Stromausfall, solange kein Rückstau vorliegt
- geringer Pumpeneinsatz
- minimierte Geräuschemissionen
| Artikelnummer | 8741059 |
|---|---|
| GTIN | 4026092070680 |
| Preisgruppe | 60 |
| Preis |
13.216,50
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
| Lieferzeit | siehe KESSEL Webshop |
Rückstauhebeanlage Ecolift XL Duo, 2 mech. Klappen, SPF 4500-S1, Konus

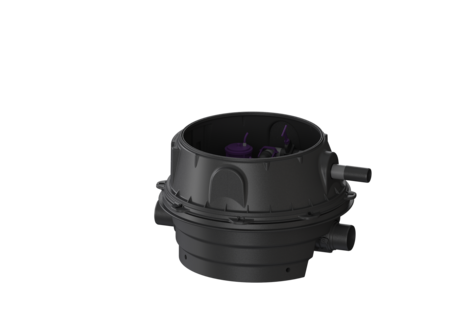

Die Rückstauhebeanlage für fäkalienfreies Abwasser ist mit einer/zwei überflutbaren Pumpe/n, zwei mechanischen Verschlusssystemen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Bei Rückstau wird das Verschlusssystem durch das zurückdrückende Wasser geschlossen. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung. Ausführung Hinweis Einbau: Variante niedrigster Einbau Anlagenart: Doppelanlage Absperreinrichtung: Schieber aus Kunststoff Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 70 Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Mechanische Rückstauklappen: 2 Allgemeine Merkmale Farbe: schwarz Norm: ÖNORM B 2501 Abwasserart: fäkalienfrei Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 2 Zulassung: Z-53.2-493,Z-53.2-493_V Abmessungen Gewicht netto: 155,34 kg Gewicht brutto: 172,66 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gefällesprung: 15 mm Länge: 1245 mm Breite: 1200 mm Höhe: 780 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 950 mm Behälter/Grundkörper Druckabgang (DN): 80 Druckabgang (DA): 90 mm Gerinne: geschlossenes Durchgangsgerinne Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Auslauf zu Behälterboden: 120 mm Abstand Rohrsohle Zulauf zu Behälterboden: 135 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 645 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 Zulauf Nennweite (DN): 150 Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Nutzvolumen: 20 l Behältervolumen: 65,00 l Fördereinrichtung Pumpe: SPF 4500-S1 EcoXL Anzahl Pumpen: 2 Gewicht Pumpe: 31 kg Betriebsspannung: 400 V Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,88 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 45 m³/h Förderhöhe max.: 21 m Drehzahl: 2850 U/min Leistung P1: 4,2 kW Leistung P2: 3,5 kW Betriebsart: S1 Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 10 m Nennstrom: 7,5 A Steuerung Schaltgerät: Connect Pro Betriebsspannung: 400 V Netzfrequenz: 50/60 Hz Nennstrom (max.): 9 A Ausgangsleistung (max.): 6,2 kW Leistung Aktivmodus: 3,0 W Schutzart Schaltgerät: IP 54 Motorschutz: ja (elektronisch) Erforderliche Absicherung Schaltgerät: 2,1 (Mono) oder 3,1 (Duo) x Nennstrom Selbstdiagnosesystem (SDS): ja Hauptschalter: ja Batteriepufferung: ja Mehrzeilige Displayanzeige: ja Second Screen: ja (Wi-Fi) Logbuchfunktion: ja Modbus (GLT oder Gateway): ja (RTU) Potentialfreier Kontakt: ja (2) Alarmgeber: ja externer Signalgeber: ja Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch SonicControl Option: ja Befüllen Option: ja USB-Schnittstelle: nein
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3, befliesbar | 8740175 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 mit WU-Flansch | 8740176 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 | 8740177 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 mit WU-Flansch | 8740178 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse B | 8740179 | Anzeigen |
 | Aufsatzstück Abdeckplatte eckig, LW 800, Klasse D | 8740180 | Anzeigen |
 | Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 | 8740181 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Fernsignalgeber 20 m Leitung, 2x0,75 qmm | 20162 | Anzeigen |
 | Kompressor-Set zur Lufteinperlung | 28048 | Anzeigen |
 | GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V | 28792 | Anzeigen |
 | Freiluftsäule B: 465 mm, für Einbau Schaltgeräte | 977046 | Anzeigen |
 | Freiluftsäule B: 600 mm, für Einbau Schaltgeräte | 977060 | Anzeigen |
 | Freiluftsäule B: 800 mm, für Einbau Schaltgeräte | 977080 | Anzeigen |
 | Freiluftsäule B: 1125 mm, für Einbau Schaltgeräte | 977112 | Anzeigen |
 | Einbauset Thermostat, Hygrostat | 97713 | Anzeigen |
 | Warnleuchte für Freiluftsäule | 97715 | Anzeigen |
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Spritzschutzset für optische Sonde | 28706 | Anzeigen |
 | Batterie 9 V Block | 680034 | Anzeigen |
 | Dichtung für SPF 1400 - SPF 4500 | 680052 | Anzeigen |
 | Druckschlauch Meterware, 6x4 mm 100 natur | 680071 | Anzeigen |
 | Klappenhalter für motorische und mechanische Klappe | 680101 | Anzeigen |
 | Einhandverschluss DN 63 | 680380 | Anzeigen |
 | Rückflussverhinderer links, mit Rückschlagklappe | 680381 | Anzeigen |
 | Rückflussverhinderer rechts, mit Rückschlagklappe | 680382 | Anzeigen |
 | Sicherungsbügel für Absperrschieber DN 63 | 680386 | Anzeigen |
 | Verriegelungsdeckel Ecolift XL Auslaufseite | 680391 | Anzeigen |
 | Pumpenflansch Ecolift XL, inkl. Dichtung | 680398 | Anzeigen |
 | Pumpenplatte Ecolift XL | 680399 | Anzeigen |
 | Druckschlauch DN 63, L: 367 mm | 680400 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung links, schräg | 680401 | Anzeigen |
 | Druckleitung mit Absperrschieber Ausführung rechts, schräg | 680402 | Anzeigen |
 | Stützrippe für Absperrschieber, schräge Auflage | 680403 | Anzeigen |
 | Dichtungsset Ecolift XL | 680418 | Anzeigen |
 | Ersatzteilset optische Sonde 10 m Kabel | 680455 | Anzeigen |
 | Austauschpumpe für Pumpstation trockene Aufstellung SPF 4500-S1 | 680534 | Anzeigen |
 | Tauchrohr für Ecolift XL, 180 mm | 680827 | Anzeigen |
 | Einschiebeteil mit mechanischer Klappe, Klappenhalter | 80041 | Anzeigen |
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Zulassung | |
| Leistungserklärung | |
| Konformitätserklärung |
- Schaltgerät (schaltgeraet): Connect Pro
- TÜV Prüfzeichen (pruefzeichen):
ID 1111241794
- Abwasserart (abwasserart_de): fäkalienfrei
- Alarmgeber (alarmgeber): ja

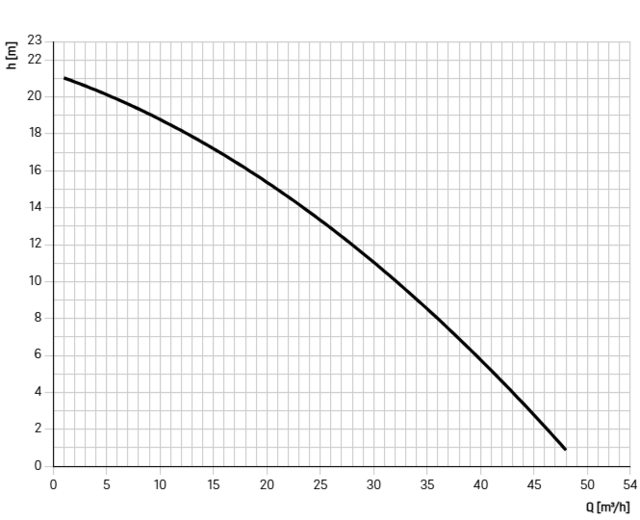

- Pumpe (pumpe): SPF 4500-S1 EcoXL
- Art Niveauerfassung (niveauerfassung_art): pneumatisch
