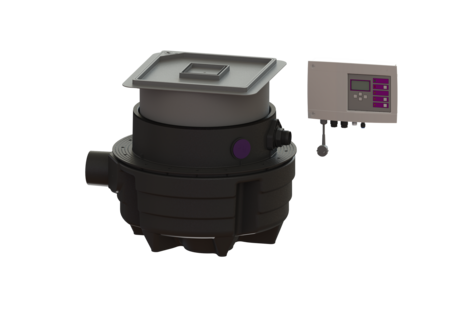

Hebeanlage Aqualift F Compact

Duo, SPZ 1000, resist., Bodenpl., befl.

KESSEL Hebeanlage Aqualift F Compact Duo, Abwasser fäkalienhaltig, Abdeckungsart befliesbare Abdeckplatte, Einbau in die Bodenplatte, Einbautiefe 490 - 600 mm, mit 2 überflutbaren SPZ 1000 resistant Pumpen

  • Passend für komplette Kellerentwässerung
  • Integrierte Ablauffunktion bei Einbau in die Bodenplatte
  • Höchste Betriebssicherheit durch intelligentes Schaltgerät (Duo)
Artikelnummer 28704XC
GTIN 4026092093665
Preisgruppe 20
Preis 7.456,00  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

    Hebeanlage Aqualift F Compact Duo, SPZ 1000, resist., Bodenpl., befl.
    Die Hebeanlage für fäkalienhaltiges und fäkalienfreies Abwasser ist mit einer oder zwei überflutbaren Pumpen sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Ausführung Anlagenart: Doppelanlage Absperreinrichtung: ohne Schieber Resistant: beständig gegen salzhaltige Medien, Abwasser aus Enthärtungsanlagen sowie kondensathaltiges Abwasser aus Heizungsanlagen Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Allgemeine Merkmale Farbe: schwarz Abwasserart: fäkalienhaltig Einbausituation: Einbau in die Bodenplatte Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Zulassung: Z-53.2-484 Anlagen Typ: Duo ATEX zertifiziert: nein Geruchsverschluss: Multistop Abmessungen Gewicht netto: 42,5 kg Gewicht brutto: 47,5 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Aussparungsmaß Breite: 800 mm Aussparungsmaß Länge: 800 mm Einbautiefe: 490 - 600 mm Art der Höhenverstellbarkeit: teleskopisches Aufsatzstück Länge: 670 mm Breite: 590 mm Verpackungsmaß Länge: 620 mm Verpackungsmaß Breite: 620 mm Verpackungsmaß Höhe: 1030 mm Behälter/Grundkörper Druckabgang (DN): 32 Druckabgang (DA): 40 mm Anschluss Kabelleerrohr (DN): 50 Entlüftungsanschluss (DN): 70 Abstand Rohrmitte Auslauf zu Behälterboden: 351 mm Abstand Rohrsohle Auslauf zu Behälterboden: 351 mm Abstand Rohrsohle Zulauf zu Behälterboden: 152 mm Abstand Rohrmitte Zulauf zu Behälterboden: 207 mm Zulauf Nennweite (DA): 110 mm Zulauf Nennweite (DN): 100 mm Zulauf Anzahl: 1 Nutzvolumen: 20 l Behältervolumen: 40 l Abdeckungsmerkmale Abdeckungsart: befliesbare Abdeckplatte Abdeckung Material: Kunststoff Abdeckung Breite: 366 mm Abdeckung Länge: 366 mm Ablauffunktion: ja Verriegelung: Lock & Lift Bodenbelaghöhe max.: 16 mm Fördereinrichtung Pumpe: SPZ 1000 resistant Anzahl Pumpen: 2 Gewicht Pumpe: 10 kg Anschlusstyp: codierter Stecker Nennstrom: 5,2 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,97 Schutzart Pumpe: IP 68 Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Heißwasserbeständigkeit kurzzeitig (2 Min.): 80 °C Förderleistung max.: 11,5 m³/h Förderhöhe max.: 10 m Drehzahl: 2800 U/min Leistung P1: 1,2 kW Leistung P2: 0,69 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V Typ Anschlussleitung Pumpe: H07RN-F 3G 1,0 mm² Laufrad Typ: Schneidwerk Länge Netzanschlussleitung Pumpe: 5 m Steuerung Schaltgerät: Comfort Funktion Schaltgerät: mit Alarmmeldung Motorschutz Schalter: ja Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Netzfrequenz: 50 Hz Betriebsspannung: 230 V Anschlusstyp: codierter Stecker Länge Netzanschlussleitung Schaltgerät: 1,4 m Potentialfreier Kontakt: optional GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Variante der Warneinrichtung: akustische und optische Meldung Nennstrom: 5,2 A Erforderliche Absicherung (Leitungsschutz): Absicherung über Schaltgerät 230 V

    Einbauvideo

    Comfort Schaltgeräte von KESSEL bieten eine USB Platinenbuchse zum Auslesen des elektronischen Logbuchs und zum Ein-/Auslesen betriebsrelevanter Parameter. Die ist sehr einfach uns wird in diesem Video erklärt.

    In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

    Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

    Die Inbetriebnahme des KESSEL Comfort Schaltgeräts 230 V ist einfach und von einer Elektrofachkraft in wenigen Minuten vollzogen. Die notwendigen Schritte erklären wir Ihnen in diesem Video.

    Die 230 V Comfort Schaltgeräte mit Phoenix Stecker sind auch ohne Elektrofachkraft anschließbar. Dazu sind nur wenige Schritte erforderlich, die in diesem Video gezeigt werden.

      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
      Bezeichnung Artikelnummer
    Übergangsstück DN 50/70 27126 Anzeigen
    Übergangsstück DN 100/70 27602 Anzeigen
    Druckleitungsset 5 m Druckleitungsschlauch, DA 40 mm 28040 Anzeigen
    Druckleitungsset mit 5 m Druckleitungsschlauch, DA 50 mm 28062 Anzeigen
    Adapter für Druckanschluss, DN 32, PE 28086 Anzeigen
    Geruchsverschluss Multistop, System 125 48500 Anzeigen
    Geruchsverschluss Megastop 48550 Anzeigen
    Haarsieb Kunststoff, für Badabläufe System 125 48700 Anzeigen
    Ablaufkörper für Abdeckplatte für Multistop, schwarz 680796 Anzeigen
    Ablaufkörper für Abdeckplatte für Multistop, grau 680798 Anzeigen
    Abdeckplatte schwarz, tagwasserdicht, 384x384 mm 83050 Anzeigen
    Abdeckplatte befliesbar, tagwasserdicht, 384x384 mm 83052 Anzeigen
    Verlängerungsstück H: 200 mm 83070 Anzeigen
    Verlängerungsstück H: 234 mm, mit Flansch und Gegenflansch 83073 Anzeigen
    Verlängerungsstück H: 360 mm, mit mittigem Flansch 83075 Anzeigen
    WU-Einbauset DA: 40 mm, für Bauunternehmer 83077 Anzeigen
    WU-Einbauset DA: 50 mm, für Bauunternehmer 83079 Anzeigen
      Bezeichnung Artikelnummer
    Spritzschutzset für optische Sonde 28706 Anzeigen
    Abdeckung für Pumpenöffnung 28732 Anzeigen
    Pumpenplatte für Aqualift F Compact 28733 Anzeigen
    Anschlussstück Tauchrohr 28734 Anzeigen
    Schaltgerät Comfort Duo, 230 V 28746 Anzeigen
    Geruchsverschluss Multistop, System 125 48500 Anzeigen
    Einhandverschluss für Rückflussverhinderer 680018 Anzeigen
    Batterie 9 V Block 680034 Anzeigen
    Pumpenverbindung passend für Pumpstationen, bis 12/2015 680065 Anzeigen
    Dichtung für Druckabgang 680067 Anzeigen
    Drehverschluss für Pumpen 680070 Anzeigen
    Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
    Ablaufanschluss DN 70, für Pumpfix, Ecolift, Aqualift F 680075 Anzeigen
    Deckel mit Dichtung 680076 Anzeigen
    Dichtung für Aufsatzstück, ab 07/2014 680150 Anzeigen
    Dichtungsset Aqualift F Compact Duo 680454 Anzeigen
    Pumpenanschluss Aqualift F Compact, Duo, ab 01/2016 680487 Anzeigen
    Gewindeanschluss für Aqualift F Compact 680676 Anzeigen
    Geruchsverschluss für Der Ultraflache 79 680696 Anzeigen
    Tauchrohr zur Niveauerfassung für Aqualift S Compact 680776 Anzeigen
    Dichtung für Abdeckplatte, System 330 mm 686114 Anzeigen
    Ersatzteilset optische Sonde 5 m Kabel 80888 Anzeigen
    Adapter Set optische Sonde 80892 Anzeigen
    Abdeckplatte 366 x 366 mm mit Ablaufkörper hoch, 50 mm GV, befl. 830055 Anzeigen
    Aufsatzstück System 400 verriegelbar, silbergrau 830065 Anzeigen
    • Abwasserart (abwasserart_de): fäkalienhaltig
    • Schaltgerät (schaltgeraet): Comfort
    • Abdeckung Material (abdeckung_material): Kunststoff
    • Einbausituation (einbausituation): Einbau in die Bodenplatte
    • Abdeckungsart (abdeckungsart): befliesbare Abdeckplatte
    • Pumpe (pumpe): SPZ 1000 resistant
    • (ausfuehrung):
