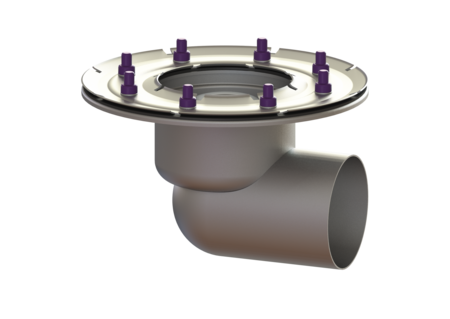

Grundkörper Ferrofix Pressfl.
Sys 125, DN 100, Ausl. seitlich
KESSEL Grundkörper Ferrofix Pressfl., Nennweite (DN) 100, System 125, Stutzen waagrecht, Abdichtung Grundkörper durch Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen)
- Aus besonders hygienischem und mechanisch hochbelastbarem Edelstahl
- Mit Aufsatzstücken variabel kombinierbar
| Artikelnummer | 54220 |
|---|---|
| GTIN | 4026092053669 |
| Preisgruppe | 70 |
| Preis |
340,00
EUR / 1 Stück Werkslistenpreis exklusive MwSt. |
| Lieferzeit | siehe KESSEL Webshop |
Grundkörper Ferrofix Pressfl. Sys 125, DN 100, Ausl. seitlich
Der Grundkörper Ferrofix aus Edelstahl dient in Kombination mit einem Aufsatzstück im System 125 der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss und einer Bauzeitschutzabdeckung ausgestattet. Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen dürfen nur vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der Auslaufstutzen ist für den Anschluss an SML-Rohre geeignet. Ausführung System: 125 Abdichtung am Grundkörper: Pressdichtungsflansch (geeignet zur Ausbildung von wasserdichten Abdichtungen) Sperrwasserhöhe: 50 mm Allgemeine Merkmale Norm: EN 1253-1 Nennweite (DN): 100 Außendurchmesser (DA): 110 mm Geruchsverschluss: inklusive Abmessungen Gewicht netto: 2,65 kg Gewicht brutto: 2,94 kg Länge: 273 mm Breite: 273 mm Höhe: 162 mm Verpackungsmaß Länge: 280 mm Verpackungsmaß Breite: 280 mm Verpackungsmaß Höhe: 260 mm Behälter/Grundkörper Auslauf Anzahl: 1 Material Grundkörper: Edelstahl 1.4301 (V2A) Stutzen Ausführung: waagrecht
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Aufsatzstück Schlitzrost, V2A, 130 x 130 mm, K 3 | 48165 | Anzeigen |
 | Aufsatzstück Schlitzrost, rutschhemmend, L 15 | 48176 | Anzeigen |
 | Aufsatzstück Schlitzrost schwarz, 150 x 150 mm, K 3 | 48193 | Anzeigen |
 | Aufsatzstück Designrost Kessel, V2A, Lock & Lift, L15 | 48201 | Anzeigen |
 | Aufsatzstück Designrost Oval, V2A, Lock & Lift, L 15 | 48202 | Anzeigen |
 | Aufsatzstück Designrost Kessel, V4A, Lock & Lift, L15 | 48203 | Anzeigen |
 | Aufsatzstück Variofix Designrost Kessel, V4A, Lock&Lift, L 15 | 48204 | Anzeigen |
 | Aufsatzstück Variofix Schlitzrost, V4A, K 3 | 48206 | Anzeigen |
 | Aufsatzstück Schlitzrost, V4A, 150 x 150 mm, K 3 | 48209 | Anzeigen |
 | Aufsatzstück befliesbar, V2A, K 3 | 48211 | Anzeigen |
 | Aufsatzstück Designrost Slot, V2A, K 3 | 48218 | Anzeigen |
 | Aufsatzstück Designrost Slot, V2A, Lock & Lift, K 3 | 48219 | Anzeigen |
 | Aufsatzstück Designrost Spot, V2A, K 3 | 48220 | Anzeigen |
 | Aufsatzstück Designrost Spot, V2A, Lock & Lift, K 3 | 48221 | Anzeigen |
 | Aufsatzstück Designrost Kessel, V2A, L 15 | 48225 | Anzeigen |
 | Aufsatzstück Designrost Oval, V2A, L 15 | 48226 | Anzeigen |
 | Aufsatzstück Designrost Oval, V4A, Lock & Lift, L 15 | 48227 | Anzeigen |
 | Aufsatzstück Designrost Oval, V4A, L 15 | 48228 | Anzeigen |
 | Aufsatzstück Variofix Designrost Slot, V2A, K 3 | 48618 | Anzeigen |
 | Aufsatzstück Variofix Designrost Slot, V2A, Lock & Lift, K 3 | 48619 | Anzeigen |
 | Aufsatzstück Variofix Designrost Spot, V2A, K 3 | 48620 | Anzeigen |
 | Aufsatzstück Variofix Designrost Spot, V2A, Lock & Lift, K 3 | 48621 | Anzeigen |
 | Aufsatzstück Variofix Designrost Kessel, V2A, L 15 | 48625 | Anzeigen |
 | Aufsatzstück Variofix Designrost Oval, V2A, L 15 | 48626 | Anzeigen |
 | Aufsatzstück Variofix Designrost Oval, V4A, Lock & Lift, L 15 | 48669 | Anzeigen |
 | Aufsatzstück Variofix Designrost Oval, V4A, L 15 | 48670 | Anzeigen |
 | Aufsatzstück Variofix Designrost Kessel, V2A, Lock & Lift, L15 | 48904 | Anzeigen |
 | Aufsatzstück Variofix Designrost Oval, V2A, Lock & Lift, L 15 | 48905 | Anzeigen |
 | Aufsatzstück Variofix befliesbar, V2A, K 3 | 48906 | Anzeigen |
 | Aufsatzstück Schlitzrost, V2A, 150 x 150 mm, K 3 | 48950 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, KF 6mm, Gitterr., 146x146 mm | 54921 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, KF 6mm, Schlitzr., 146x146 mm | 54922 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H:15mm,300x300mm,Gitterrost | 54923 | Anzeigen |
 | Aufsatzstück Ferrofix ohne Klebeflansch, 300x300mm, Gitterrost | 54926 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H: 6mm,200x200mm,Gitterrost | 54928 | Anzeigen |
 | Aufsatzstück Ferrofix Klebeflansch H: 6mm,300x300mm,Gitterrost | 54929 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Klebeflansch, Lochrost, K 3 | 59010 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Klebefl., Schlitzr., 100x100 mm | 59165 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, für PVC-Beläge, Lochrost, L 15 | 59192 | Anzeigen |
 | Aufsatzstück Ferrofix Sys 125, Stegrost, Klasse D | 59400 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 15 mm, 1000 x 1000 mm | 6000100 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x1000mm, mittig | 6002100 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x1000 mm, außen | 6002101 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x1400mm, mittig | 6002140 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x1400 mm, außen | 6002141 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x2000mm, mittig | 6002200 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x2000 mm, außen | 6002201 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x3000mm, mittig | 6002300 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x3000 mm, außen | 6002301 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x4000mm, mittig | 6002400 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 15 mm, 17x4000 mm, außen | 6002401 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 156 x 514 mm | 6015050 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 156 x 1014 mm | 6015100 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 156 x 1514 mm | 6015150 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 156 x 2014 mm | 6015200 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 156 x 2514 mm | 6015250 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 156 x 3014 mm | 6015300 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 200 x 550 mm | 6020050 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 200 x 1050 mm | 6020100 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 200 x 1550 mm | 6020150 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 200 x 2050 mm | 6020200 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 200 x 2550 mm | 6020250 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 200 x 3050 mm | 6020300 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 300 x 550 mm | 6030050 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 300 x 1050 mm | 6030100 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 300 x 1550 mm | 6030150 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 300 x 2050 mm | 6030200 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 300 x 2550 mm | 6030250 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 300 x 3050 mm | 6030300 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 15 mm, 350 x 350 mm | 6035035 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 400 x 550 mm | 6040050 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 400 x 1050 mm | 6040100 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 400 x 1550 mm | 6040150 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 400 x 2050 mm | 6040200 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 400 x 2550 mm | 6040250 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 15 mm, 400 x 3050 mm | 6040300 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 15 mm, 500 x 500 mm | 6050050 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 15 mm, 500 x 1000 mm | 6050100 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 15 mm, 600 x 600 mm | 6060600 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 15 mm, 800 x 800 mm | 6080800 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 6 mm, 1000 x 1000 mm | 6200100 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x1000 mm, mittig | 6202100 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x1000 mm, außen | 6202101 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x1400 mm, mittig | 6202140 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x1400 mm, außen | 6202141 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x2000 mm, mittig | 6202200 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x2000 mm, außen | 6202201 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x3000 mm, mittig | 6202300 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x3000 mm, außen | 6202301 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x4000 mm, mittig | 6202400 | Anzeigen |
 | Schlitzrinne Ferrofix Klebeflansch H: 6 mm, 17x4000 mm, außen | 6202401 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 200 x 550 mm | 6220050 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 200 x 1050 mm | 6220100 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 200 x 1550 mm | 6220150 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 200 x 2050 mm | 6220200 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 200 x 2550 mm | 6220250 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 200 x 3050 mm | 6220300 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 300 x 550 mm | 6230050 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 300 x 1050 mm | 6230100 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 300 x 1550 mm | 6230150 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 300 x 2050 mm | 6230200 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 300 x 2550 mm | 6230250 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 300 x 3050 mm | 6230300 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 6 mm, 350 x 350 mm | 6235035 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 400 x 550 mm | 6240050 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 400 x 1050 mm | 6240100 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 400 x 1550 mm | 6240150 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 400 x 2050 mm | 6240200 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 400 x 2550 mm | 6240250 | Anzeigen |
 | Kastenrinne Ferrofix Klebeflansch H: 6 mm, 400 x 3050 mm | 6240300 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 6 mm, 500 x 500 mm | 6250050 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 6 mm, 500 x 1000 mm | 6250100 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 6 mm, 600 x 600 mm | 6260600 | Anzeigen |
 | Bodenwanne Ferrofix Klebeflansch H: 6 mm, 800 x 800 mm | 6280800 | Anzeigen |
| Bezeichnung | Artikelnummer |
|---|
| Bezeichnung | Artikelnummer | ||
|---|---|---|---|
 | Verlängerungsstück H: 136 mm, ohne Zulauf | 48987 | Anzeigen |
 | Verlängerungsstück H: 136 mm, mit seitlichem Zulauf DN 50 | 48989 | Anzeigen |
 | Verlängerungsstück System 125, seitlicher Zulauf DN 50/40 | 54189 | Anzeigen |
 | Verlängerungsstück System 125, seitlicher Zulauf DN 50 | 54902 | Anzeigen |
 | Verlängerungsstück System 125, seitl. Zul. DN 50, Klebefl. | 54903 | Anzeigen |
| Datenblatt | |
|---|---|
| Einbau- und Bedienungsanleitung | |
| CAD Zeichnung | |
| Prüfberichte und Zertifikate |
- Nennweite (DN) (nennweite): 100
- Material Grundkörper (material_grundkoerper):
Edelstahl 1.4301 (V2A)
- TÜV Prüfzeichen (pruefzeichen):
ID 1111244461
- Stutzen Ausführung (stutzen_ausfuehrung):
waagrecht
- Geruchsverschluss (geruchsverschluss): inklusive
