Rückstauhebeanlage Ecolift XL

Mono, 1 mot. Klappe, SPF 4500-S3, Konus

8741047
8741047

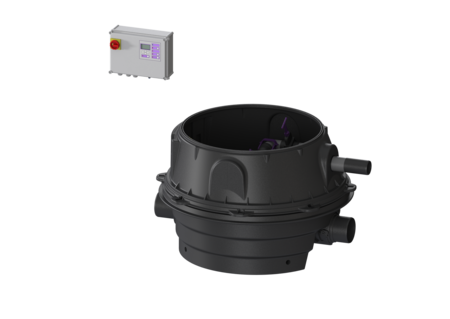

KESSEL Rückstauhebeanlage Ecolift XL, Abwasser fäkalienfrei, Einbau ins Erdreich, Einzelanlage, mit einer überflutbaren SPF 4500 Pumpe, Alarmgeber mit optischer Sonde

  • Abwasserentsorgung ohne Betriebsunterbrechung sogar bei Stromausfall, solange kein Rückstau vorliegt
  • geringer Pumpeneinsatz
  • minimierte Geräuschemissionen
Artikelnummer 8741047
GTIN 4026092070567
Preisgruppe 60
Preis 8.642,10  EUR / 1 Stück
Werkslistenpreis exklusive MwSt.

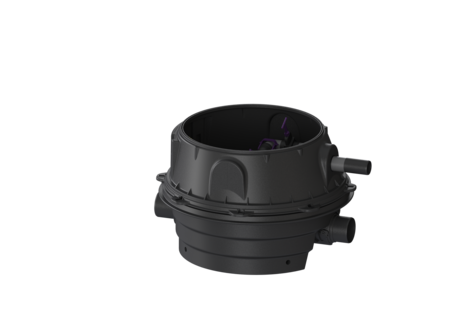

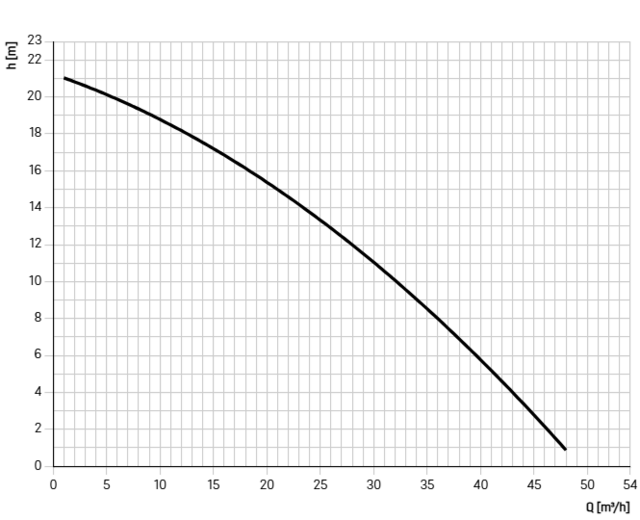

Rückstauhebeanlage Ecolift XL Mono, 1 mot. Klappe, SPF 4500-S3, Konus
Die Rückstauhebeanlage für fäkalienfreies Abwasser ist mit einer überflutbaren Pumpe, einem motorischen und einem mechanischen Verschlusssystem sowie einem Rückflussverhinderer ausgestattet. Der Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Rückstau wird durch eine optische Sonde erkannt, wodurch das motorische Verschlusssystem automatisch geschlossen wird und somit kein freier Durchgang zum Kanal mehr besteht. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr, bei der Pumpe SPF 4500 zusätzlich in einen Druckentspannungsschacht, auszuführen. Die Steuerung erfolgt durch ein anwenderfreundliches Schaltgerät, das optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden oder Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben kann. Durch das modulare KESSEL-Baukastensystem stehen für den weiteren Aufbau verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung. Ausführung Hinweis Einbau: Variante niedrigster Einbau Anlagenart: Einzelanlage Absperreinrichtung: Schieber aus Kunststoff Durchgangsdichtung für Kabelleerrohr (DN): 100 Durchgangsdichtung für Entlüftungsleitung (DN): 70 Pumpensteuerung: Schaltgerät Rückflussverhinderer: integriert Druckabgang: waagrecht Motorische Rückstauklappen: 1 Mechanische Rückstauklappen: 1 Allgemeine Merkmale Farbe: schwarz Norm: ÖNORM B 2501 Abwasserart: fäkalienfrei Einbausituation: Einbau ins Erdreich Auslieferungszustand: vormontiert zur bauseitigen Endmontage (Pumpen und Sensorik sind bauseits zu montieren sowie Schaltgerät ist anzuschließen) Rückstauschutz: Typ 3 Zulassung: Z-53.2-493 ATEX zertifiziert: nein Abmessungen Gewicht netto: 116,3 kg Gewicht brutto: 133,7 kg Grundwasserbeständigkeit ab Unterkante Bodenteil: 3000 mm Gefällesprung: 15 mm Länge: 1379 mm Breite: 1200 mm Höhe: 785 mm Verpackungsmaß Länge: 2000 mm Verpackungsmaß Breite: 1300 mm Verpackungsmaß Höhe: 950 mm Behälter/Grundkörper Nenndruck (PN): 10 Druckabgang (DN): 80 Druckabgang (DA): 90 mm Gerinne: geschlossenes Durchgangsgerinne Entlüftungsanschluss (DN): 70 Abstand Rohrsohle Auslauf zu Behälterboden: 120 mm Abstand Rohrsohle Zulauf zu Behälterboden: 135 mm Abstand Rohrsohle Zulauf zu Behälteroberkante: 645 mm Auslauf Anzahl: 1 Auslauf Nennweite (DN): 150 mm Zulauf Nennweite (DN): 150 mm Zulauf Anzahl: 1 Lichte Weite Behälter (LW): 1000 mm Lichte Weite Einstieg (LW): 800 mm Nutzvolumen: 20 l Behältervolumen: 65 l Fördereinrichtung Pumpe: SPF 4500 Anzahl Pumpen: 1 Gewicht Pumpe: 26 kg Anschlusstyp: Direktanschluss Nennstrom: 7,5 A Schutzklasse: I Isolationsklasse: F Cos phi - Leistungsfaktor: 0,85 Schutzart Pumpe: IP 68 (3m/48h) Temperaturüberwachung: integriert Förderguttemperatur (dauerhaft) max.: 40 °C Förderleistung max.: 45 m³/h Förderhöhe max.: 21 m Drehzahl: 2850 U/min Leistung P1: 4,2 kW Leistung P2: 3,5 kW Betriebsart: S3 - 50 % Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A Typ Anschlussleitung Pumpe: H07RN-F 7G 1,5 mm² Laufrad Typ: Freistromrad Freier Kugeldurchgang: 40 mm Länge Netzanschlussleitung Pumpe: 10 m Steuerung Schaltgerät: Comfort Plus Motorschutz Schalter: ja Leistung Standby: 5 W Alarmgeber: optischer Sonde Instrument Niveauerfassung: Tauchrohr Art Niveauerfassung: pneumatisch Schutzart Schaltgerät: IP 54 Betriebsspannung: 400 V Anschlusstyp: Direktanschluss Potentialfreier Kontakt: ja GSM-Schnittstelle: ja USB-Schnittstelle: ja Logbuchfunktion: ja Mehrzeilige Displayanzeige: ja Batteriepufferung: ja Selbstdiagnosesystem (SDS): ja Erforderliche Absicherung (Leitungsschutz): 3 x C 16 A

Einbauvideo

Das Kompressorset für KESSEL Hebeanlagen und Pumpstationen verhindert Verschmutzungen und Kondensatbildung bei Druckschlauchlängen von über 10 m Länge.

In diesem Montagevideo zeigen wir Ihnen, wie Sie einen weiteren Anschluss in den Sammelbehälter einer Hebeanlage oder in einen Schacht montieren.

Als Ergänzung zur Einbau- und Bedienungsanleitung unserer Hybrid-Hebeanlage Ecolift XL zeigen wir Ihnen hier Schritt für Schritt wie sie richtig montiert wird.

  Bezeichnung Artikelnummer
8740175 Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3, befliesbar 8740175 Anzeigen
8740176 Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 mit WU-Flansch 8740176 Anzeigen
8740177 Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 8740177 Anzeigen
8740178 Aufsatzstück mit Abdeckplatte LW 800, Klasse A/L15 mit WU-Flansch 8740178 Anzeigen
8740179 Aufsatzstück mit Abdeckplatte LW 800, Klasse B 8740179 Anzeigen
8740180 Aufsatzstück Abdeckplatte eckig, LW 800, Klasse D 8740180 Anzeigen
8740181 Aufsatzstück mit Abdeckplatte LW 800, Klasse K 3 8740181 Anzeigen
  Bezeichnung Artikelnummer
Einbau und Anschluss elektrischer Anlagenkomponenten 80220.10 Anzeigen
Inbetriebnahme und Einweisung Ecolift XL, freie Aufstellung 80221 Anzeigen
Wartung Ecolift XL, freie Aufstellung 80321 Anzeigen
  Bezeichnung Artikelnummer
20162 Fernsignalgeber 20 m Leitung, 2x0,75 qmm 20162 Anzeigen
28048 Kompressor-Set zur Lufteinperlung 28048 Anzeigen
28792 GSM Modem TeleControl für Comfort Schaltgeräte 230V/400V 28792 Anzeigen
80889 Kabelzubehör Verlängerung für Sonde 80889 Anzeigen
80890 Kabelzubehör Verlängerung für Motor 80890 Anzeigen
97713 Einbauset Thermostat, Hygrostat 97713 Anzeigen
97714 Freiluftsäule B: 590 mm, für Einbau Schaltgeräte 97714 Anzeigen
97715 Warnleuchte für Freiluftsäule 97715 Anzeigen
97716 Freiluftsäule B: 460 mm, für Einbau Schaltgeräte 97716 Anzeigen
Freiluftsäule B: 785 mm, für Einbau Schaltgeräte 97723 Anzeigen
97724 Freiluftsäule B: 1115 mm, für Einbau Schaltgeräte 97724 Anzeigen
  Bezeichnung Artikelnummer
28706 Spritzschutzset für optische Sonde 28706 Anzeigen
28788 Schaltgerät Comfort Plus Mono/Duo, 400 V, (2x)6,3-10,0 A 28788 Anzeigen
680034 Batterie 9 V Block 680034 Anzeigen
680052 Dichtung für SPF 1400 - SPF 4500 680052 Anzeigen
680071 Druckschlauch Meterware, 6x4 mm 100 natur 680071 Anzeigen
680101 Klappenhalter für motorische und mechanische Klappe 680101 Anzeigen
680380 Einhandverschluss DN 63 680380 Anzeigen
680381 Rückflussverhinderer links, mit Rückschlagklappe 680381 Anzeigen
680382 Rückflussverhinderer rechts, mit Rückschlagklappe 680382 Anzeigen
680386 Sicherungsbügel für Absperrschieber DN 63 680386 Anzeigen
680391 Verriegelungsdeckel Ecolift XL Auslaufseite 680391 Anzeigen
680398 Pumpenflansch Ecolift XL, inkl. Dichtung 680398 Anzeigen
680399 Pumpenplatte Ecolift XL 680399 Anzeigen
680400 Druckschlauch DN 63, L: 367 mm 680400 Anzeigen
680401 Druckleitung mit Absperrschieber Ausführung links, schräg 680401 Anzeigen
680402 Druckleitung mit Absperrschieber Ausführung rechts, schräg 680402 Anzeigen
680403 Stützrippe für Absperrschieber, schräge Auflage 680403 Anzeigen
680418 Dichtungsset Ecolift XL 680418 Anzeigen
680442 Pumpenantrieb SPF 4500 400 V, S3, 10 m Kabel 680442 Anzeigen
680452 Antriebsmotor zum Anklemmen, 10 m Kabel 680452 Anzeigen
680455 Ersatzteilset optische Sonde 10 m Kabel 680455 Anzeigen
680460 Abdeckung für Pumpenflansch, d: 220 mm 680460 Anzeigen
680827 Tauchrohr für Ecolift XL, 180 mm 680827 Anzeigen
80038 Rückstauklappe motorisch, mit Klappenhalter 80038 Anzeigen
80039 Einschiebeteil für motorische Klappe, mit Klappenhalter 80039 Anzeigen
80041 Einschiebeteil mit mechanischer Klappe, Klappenhalter 80041 Anzeigen
  • Abwasserart (abwasserart_de): fäkalienfrei
  • Schaltgerät (schaltgeraet): Comfort Plus
  • TÜV Prüfzeichen (pruefzeichen): ID 1111241794
  • Einbausituation (einbausituation): Einbau ins Erdreich
  • (nennweite):
  • Pumpe (pumpe): SPF 4500
  • Betriebsspannung (betriebsspannung): 400  V
